الأختام الهيدروليكيةهي مكونات إحكام مصممة خصيصًا تُستخدم في الأسطوانات الهيدروليكية والمعدات الهيدروليكية لمنع تسرب السوائل، والحفاظ على الضغط، واستبعاد الملوثات، وضمان كفاءة أداء النظام.
كيف يعمل الختم الهيدروليكي؟
تعمل الأختام الهيدروليكية من خلال إنشاء واجهة إحكام مُتحكم بها بين سطحين.
عندما يتراكم الضغط الهيدروليكي داخل النظام، يدفع الضغط الختم باتجاه السطح المقابل، مما يزيد من قوة الإحكام. يساعد هذا التصميم المعتمد على الضغط في منع تسرب السائل الهيدروليكي مع السماح للمكونات المتحركة مثل قضبان المكبس أو المكابس بالتحرك بسلاسة.
في الوقت نفسه، تم تصميم العديد من الأختام الهيدروليكية لكشط الأوساخ والملوثات، مما يمنع دخول الجزيئات الكاشطة إلى النظام الهيدروليكي.
يوازن الختم المصمم بشكل صحيح بين:

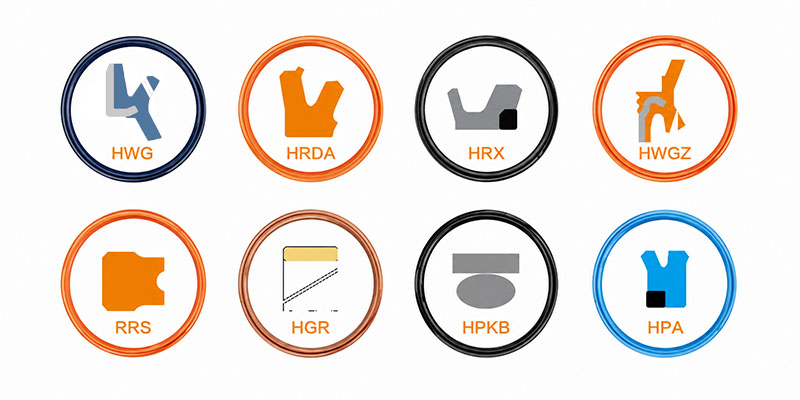

تتطلب التطبيقات الهيدروليكية المختلفة حلول إحكام مختلفة. يؤدي كل نوع من الأختام وظيفة محددة داخل الأسطوانة الهيدروليكية.
أختام القضيب
تُركّب أختام القضيب في رأس الأسطوانة وتمنع تسرب السائل الهيدروليكي على طول قضيب المكبس أثناء التشغيل.
باعتبارها أحد عناصر الإحكام الأكثر أهمية في الأسطوانات الهيدروليكية، يجب أن تتحمل أختام القضيب الضغط العالي مع الحفاظ على احتكاك منخفض وعمر تآكل طويل.
أختام المكبس
تفصل أختام المكبس بين غرف الضغط داخل الأسطوانات الهيدروليكية.
تضمن أن يعمل الضغط الهيدروليكي بكفاءة على المكبس، مما يتيح حركة خطية سلسة ويمنع التسرب الداخلي.
تتوفر أختام المكبس بتصميمات أحادية الفعل وثنائية الفعل، اعتمادًا على تكوين الأسطوانة.
أختام الكاشط
تقوم أختام الكاشط، المعروفة أيضًا باسم أختام الكشط أو أختام الغبار، بإزالة الأوساخ والرطوبة والحطام من قضيب المكبس قبل دخول الملوثات إلى الأسطوانة الهيدروليكية.
على الرغم من أنها لا تحتفظ بالضغط الهيدروليكي مباشرة، فإن أختام الكاشط تلعب دورًا مهمًا في إطالة عمر الختم وتقليل التآكل.
بدون ختم كاشط فعال، يمكن للجزيئات الكاشطة أن تتسبب بسرعة في تلف مكونات الإحكام الداخلية.
حلقات التوجيه
تدعم حلقات التوجيه المكبس والقضيب مع منع التلامس بين المعدن والمعدن.
على الرغم من أنها لا توفر الإحكام بنفسها، فإنها تحسن الاستقرار وتقلل التآكل.
الحلقات الدائرية O-Rings
تُعد الحلقات الدائرية من بين أكثر مكونات الإحكام استخدامًا في الأنظمة الهيدروليكية.
تُستخدم بشكل أساسي في تطبيقات الإحكام الثابت، ولكن يمكنها أيضًا العمل كعناصر تعزيز في تركيبات الإحكام المركبة.
توفر الحلقات الدائرية أداء إحكام ممتازًا مع بقائها اقتصادية وسهلة التركيب.
الأختام الدوارة
صُممت الأختام الدوارة للأعمدة الدوارة بدلًا من الحركة الترددية.
تُستخدم عادةً في المحركات الهيدروليكية والمضخات وعلب التروس والمشغلات الدوارة حيث يتطلب الأمر إحكامًا موثوقًا أثناء الحركة الدورانية.
المواد الشائعة المستخدمة في الأختام الهيدروليكية
إن اختيار مادة الإحكام المناسبة لا يقل أهمية عن اختيار تصميم الختم الصحيح.
البولي يوريثان (PU)
يوفر البولي يوريثان مقاومة ممتازة للتآكل، ومرونة عالية، وأداءً استثنائيًا ضد الاهتراء، مما يجعله أحد أكثر المواد استخدامًا في الأختام الهيدروليكية.
PTFE
يوفر PTFE احتكاكًا منخفضًا للغاية ومقاومة ممتازة للمواد الكيميائية.
وهو مناسب لتطبيقات السرعة العالية ودرجات الحرارة المرتفعة.
مطاط النتريل (NBR)
يوفر NBR (مطاط النتريل) مقاومة ممتازة للزيوت الهيدروليكية القائمة على البترول، ويُستخدم بشكل شائع للحلقات الدائرية وأختام السكون.
مطاط الفلوروكربون (FKM)
يوفر FKM مقاومة فائقة لدرجات الحرارة المرتفعة والمواد الكيميائية القاسية والتقادم.
وغالبًا ما يتم اختياره للبيئات الصناعية الصعبة.
البلاستيكيات الهندسية
تُستخدم مواد مثل PEEK وPOM والمواد المركبة المقواة على نطاق واسع لحلقات التوجيه وحلقات الدعم وعناصر الإحكام عالية الضغط بسبب قوتها الميكانيكية الاستثنائية واستقرارها الأبعادي.
تُستخدم الأختام الهيدروليكية في مجموعة واسعة من الصناعات.
تشمل التطبيقات الشائعة:
يتطلب كل تطبيق مواد إحكام وملفات تعريف مختلفة اعتمادًا على الضغط ودرجة الحرارة والسرعة والظروف البيئية.
تُعد الأختام الهيدروليكية مكونات أساسية تضمن التشغيل الموثوق للأنظمة الهيدروليكية من خلال منع تسرب السوائل والحفاظ على الضغط وحماية المعدات من التلوث. ويتطلب اختيار الختم الهيدروليكي المناسب مراعاة دقيقة لعوامل مثل ظروف التطبيق وضغط التشغيل ودرجة الحرارة وتوافق المواد.
سواء كنت تصمم معدات هيدروليكية أو تقوم بصيانة الآلات أو توفر مكونات الإحكام، فإن اختيار حل إحكام موثوق يمكن أن يحسن بشكل كبير أداء المعدات وعمر الخدمة.
