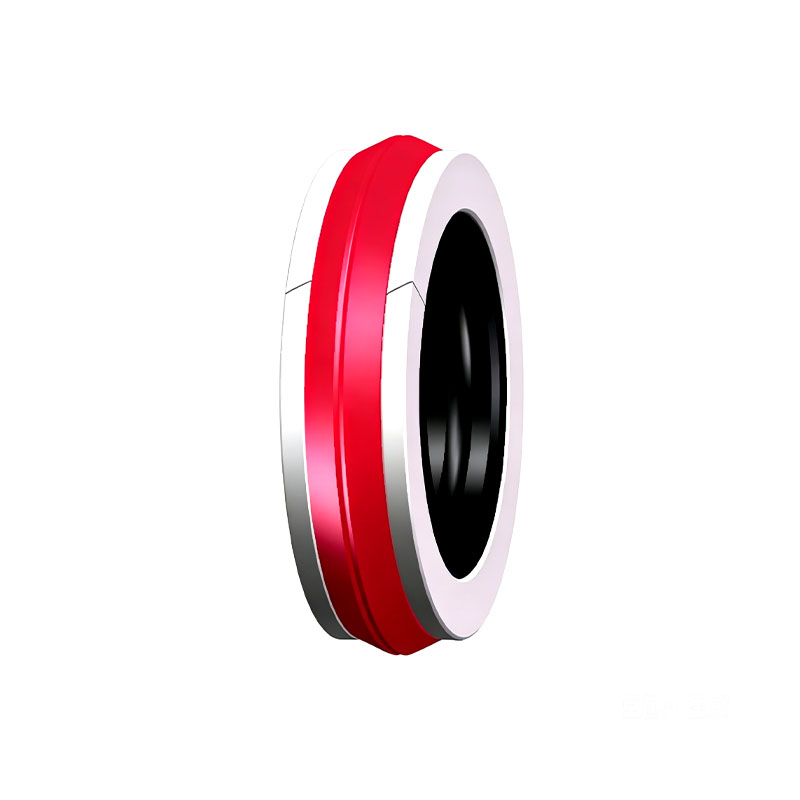

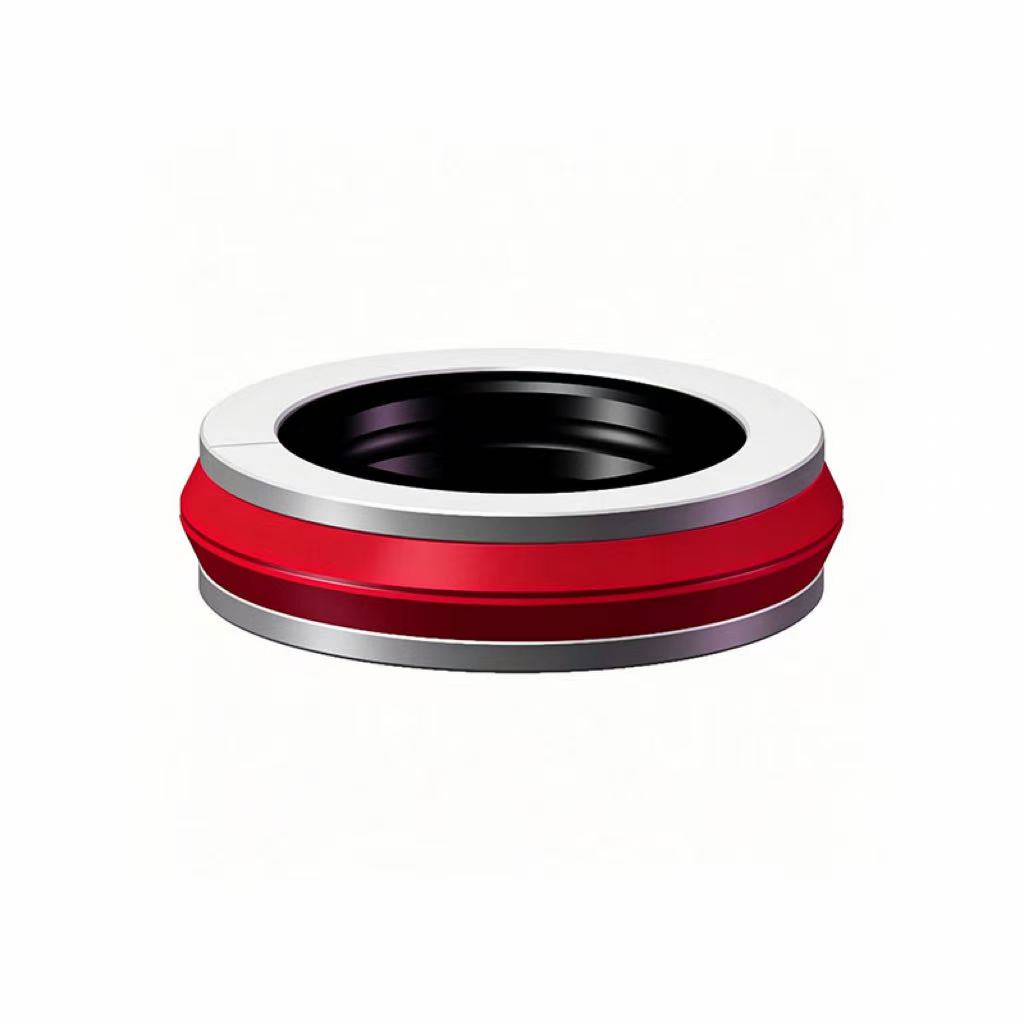

ختم مكبس الأسطوانة الهيدروليكية للخدمة الشاقة HPU هو حل إحكام مزدوج الفعل يتميز بحلقة ختم من البولي يوريثان، ومنشّط مرن، وحلقات احتياطية. تم تصميمه للتطبيقات الهيدروليكية للخدمة الشاقة التي تتطلب مقاومة ممتازة للتآكل، وأداءً مضادًا للبثق، وإحكامًا موثوقًا به تحت الضغط العالي.
رقم الصنف:
HPUالطلب (الحد الأدنى للكمية):
50قسط:
T/Tمنشأ المنتج:
Chinaميناء الشحن:
Shanghaiوصف المنتج

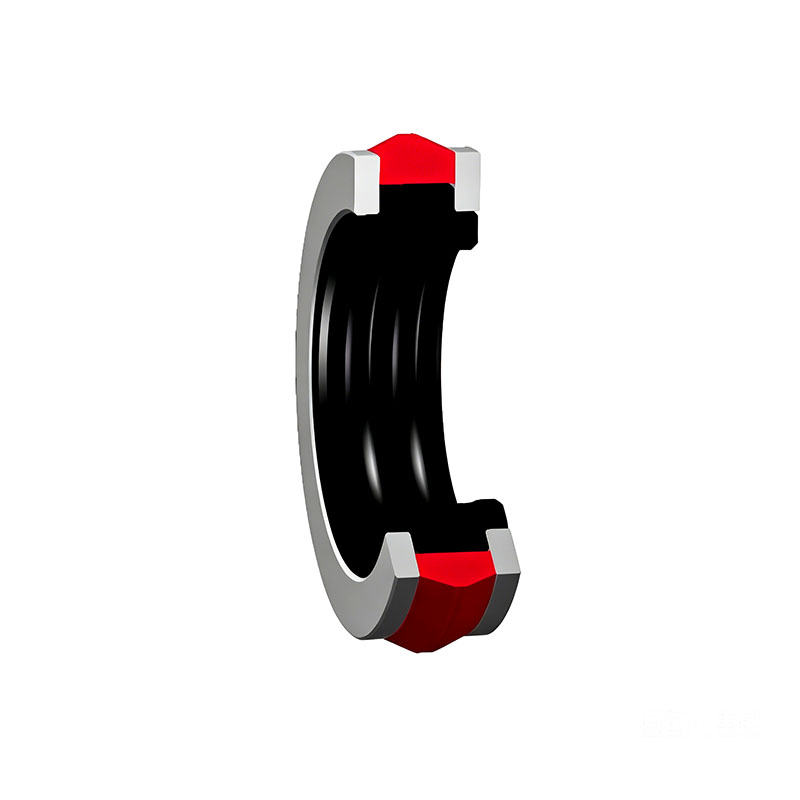

مانع تسرب مكبس HPU هو مانع تسرب مركب مزدوج الفعل للمكابس، يتكون من حلقة إحكام من البولي يوريثان، ومطاط إيلاستومر، وحلقتي تثبيت. تم تصميمه خصيصًا للإحكام ثنائي الاتجاه لمكابس الأسطوانات الهيدروليكية للخدمة الشاقة.
يمكن للحلقة المنزلقة استيعاب الخلوصات الشعاعية الكبيرة وتوفر أداءً ممتازًا في الإحكام الديناميكي والثابت. تعمل حلقات التثبيت المصنوعة من البولي فورمالدهيد في كلا الطرفين على منع بروز مانع التسرب خارج موضعه تحت صدمات الضغط العالي بفعالية، مما يضمن مقاومة التآكل وعمر خدمة طويل.
يوفر المطاط الإيلاستومر ضغط تلامس مرتفعًا، مما يضمن حفاظ مانع التسرب على ملاءمة محكمة مع كل من جدار الأسطوانة وسطح المكبس في ظل ظروف تشغيل مختلفة.
البيانات الفنية
| المعامل | القيمة |
| درجة حرارة التشغيل | -30°C إلى +100°C |
| ضغط العمل | ≤ 50 MPa |
| السرعة السطحية | ≤ 0.5 m/s |
| المادة | PU+POM+NBR |
| نوع التصميم | مانع تسرب مكبس مزدوج الفعل |
| نظام الوحدات | متري |
مزايا المنتج
تصميم حلقة الانزلاق المصنوعة من البولي يوريثان قابل للتكيف بدرجة عالية مع التغيرات في قطر تجويف الأسطوانة، مع الحفاظ على إحكام مانع التسرب بشكل مستقر.
يتم الحفاظ على موثوقية إحكام فائقة للتسرب في كل من ظروف التشغيل المتحركة والثابتة.
يتحمل ضغط الصدمات المرتفع للغاية ويوفر مقاومة ممتازة للبثق، مما يجعله مناسبًا للتطبيقات الشاقة.
تعمل مادة البولي يوريثان عالية الجودة مع حلقات التثبيت المصنوعة من البولي فورمالدهيد على إطالة عمر الخدمة بشكل كبير.
يوفر المطاط المرن ضغط تلامس مرتفعًا، مما يضمن أن يحافظ مانع التسرب دائمًا على ملاءمة محكمة.

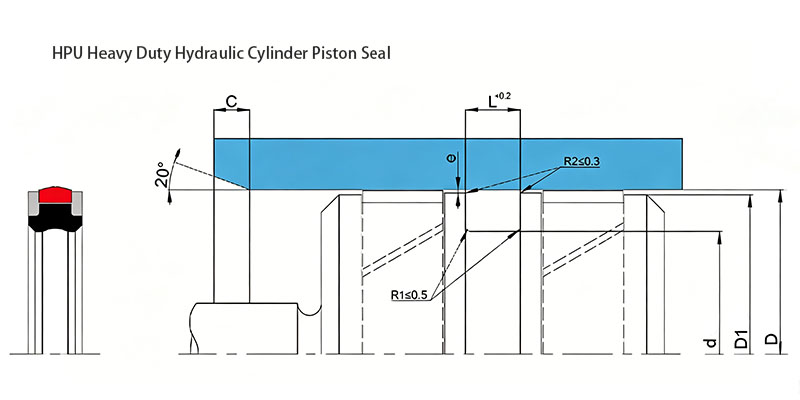

جدول معلمات المنتج
| التسمية | قطر القضيب | قطر أخدود الهيكل | عرض أخدود الهيكل | عنصر الإحكام الأساسي |
| [مم] | [مم] | [مم] | ||
| HPU 80X62X22.5 M8002 | 62 | 80 | 22.5 | PU+POM+NBR |
| HPU 90X75X21 M8002 | 75 | 90 | 21 | PU+POM+NBR |
| HPU 100X85X22.5 M8002 | 85 | 100 | 22.5 | PU+POM+NBR |
| HPU 110X95X16 M8002 | 95 | 110 | 16 | PU+POM+NBR |
| HPU 120X105X16 M8002 | 105 | 120 | 16 | PU+POM+NBR |
| HPU 125X110X16 M8002 | 110 | 125 | 16 | PU+POM+NBR |
| HPU 130X115X16 M8002 | 115 | 130 | 16 | PU+POM+NBR |
| HPU 140X123X16 M8002 | 123 | 140 | 16 | PU+POM+NBR |
| HPU 150X133X20 M8002 | 133 | 150 | 20 | PU+POM+NBR |
| HPUA 160X145X16 M8002 | 145 | 160 | 16 | PU+POM+NBR |
| HPU 165X145X20 M8002 | 145 | 165 | 20 | PU+POM+NBR |
| HPU 170X150X20 M8002 | 150 | 170 | 20 | PU+POM+NBR |
| HPUA 180X163X20 M8002 | 163 | 180 | 20 | PU+POM+NBR |
| HPU 190X170X16 M8002 | 170 | 190 | 16 | PU+POM+NBR |
| HPU 200X180X16 M8002 | 180 | 200 | 16 | PU+POM+NBR |
| HPU 210X190X16 M8002 | 190 | 210 | 16 | PU+POM+NBR |
| HPU 220X200X20 M8002 | 200 | 220 | 20 | PU+POM+NBR |
| HPU 230X205X25 M8002 | 205 | 230 | 25 | PU+POM+NBR |
| HPU 240X220X20 M8002 | 220 | 240 | 20 | PU+POM+NBR |
| HPU 250X225X25 M8002 | 225 | 250 | 25 | PU+POM+NBR |
| HPU 260X235X25 M8002 | 235 | 260 | 25 | PU+POM+NBR |
| HPU 270X245X24 M8002 | 245 | 270 | 24 | PU+POM+NBR |
| HPU 280X255X25 M8002 | 255 | 280 | 25 | PU+POM+NBR |
| HPU 290X265X27 M8002 | 265 | 290 | 27 | PU+POM+NBR |
| HPU 300X275X25 M8002 | 275 | 300 | 25 | PU+POM+NBR |
| HPU 305X280X25 M8002 | 280 | 305 | 25 | PU+POM+NBR |
| HPU 310X285X25 M8002 | 285 | 310 | 25 | PU+POM+NBR |
| HPU 320X290X30 M8002 | 290 | 320 | 30 | PU+POM+NBR |
| HPU 330X300X35 M8002 | 300 | 330 | 35 | PU+POM+NBR |
| HPU 345X315X30 M8002 | 315 | 345 | 30 | PU+POM+NBR |
| HPU 350X320X30 M8002 | 320 | 350 | 30 | PU+POM+NBR |
| HPU 360X330X31.5 M8002 | 330 | 360 | 31.5 | PU+POM+NBR |
| HPU 370X340X32 M8002 | 340 | 370 | 32 | PU+POM+NBR |
| HPU 380X350X32 M8002 | 350 | 380 | 32 | PU+POM+NBR |
| HPU 400X370X32 M8002 | 370 | 400 | 32 | PU+POM+NBR |
| HPU 420X390X32 M8002 | 390 | 420 | 32 | PU+POM+NBR |
| HPU 450X410X32 M8002 | 410 | 450 | 32 | PU+POM+NBR |
| HPU 480X440X32 M8002 | 440 | 480 | 32 | PU+POM+NBR |
| HPU 500X470X32 M8002 | 470 | 500 | 32 | PU+POM+NBR |
مانع تسرب المكبس HPU
| رمز المادة | M8002 |
| السرعة | حتى 0.5 م/ث (1.6 قدم/ث) |
| نطاق درجة الحرارة | من -30 درجة مئوية إلى +100 درجة مئوية (–22 إلى +212 درجة فهرنهايت) |
| معايير الأبعاد | تتناسب بعض المقاسات مع مبيتات الأختام وفقًا للمعيار ISO 6195-B:2013. |
| قائمة المقاسات | → متري |
| معلومات إضافية | → مانع تسرب مكبس مزدوج الفعل |
| يجب عدم تطبيق القيم القصوى لمعايير التطبيق (مثل السرعة ودرجة الحرارة) بشكل مستمر أو في الوقت نفسه. | |
