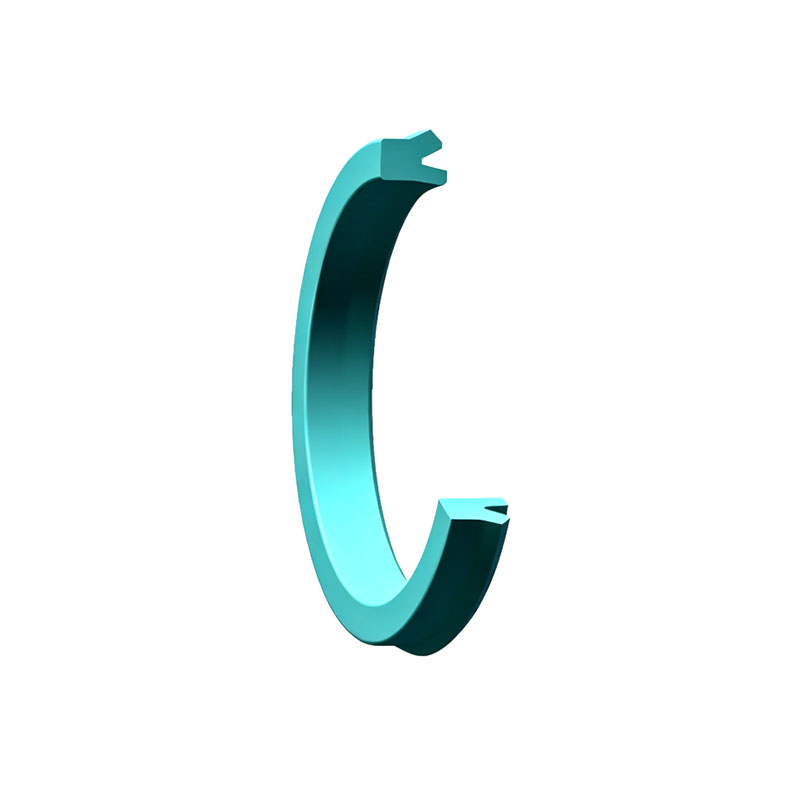

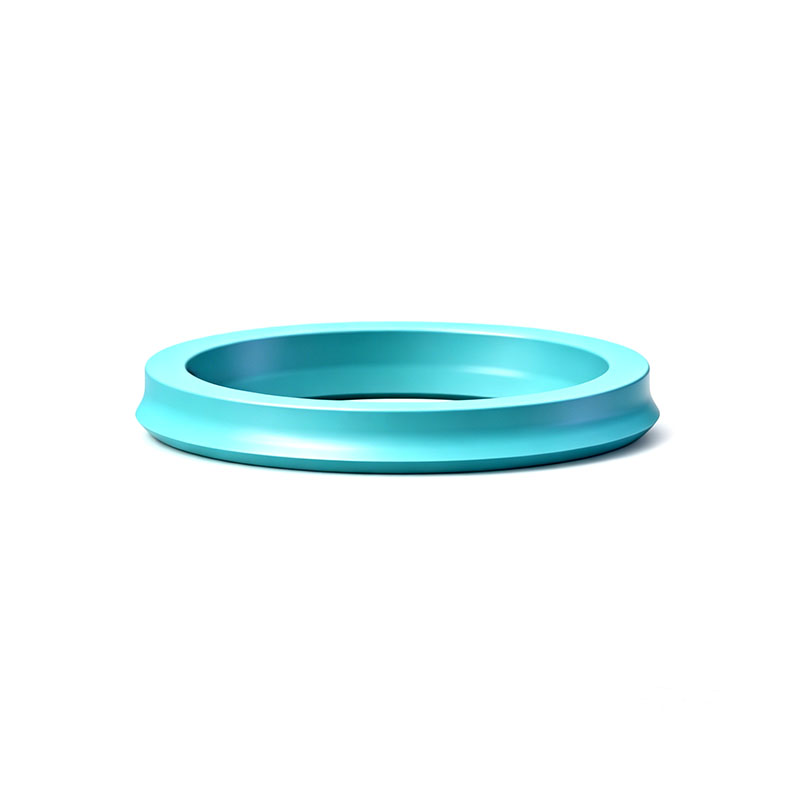

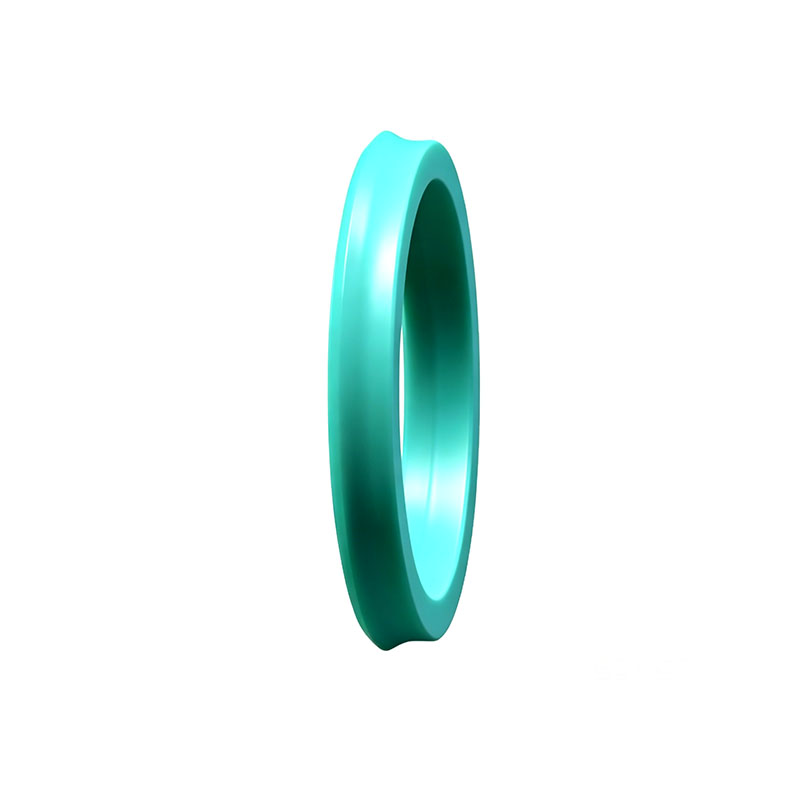

مانع تسرب المكبس أحادي الفعل HPS هو حل إحكام على شكل كوب U مصنوع من البولي يوريثان للأسطوانات الهيدروليكية. صُمم لتحقيق مقاومة ممتازة للتآكل، والاحتفاظ بالضغط، وأداء موثوق للإحكام الساكن والديناميكي في تطبيقات الضغط المتوسط والمنخفض.
رقم الصنف:
HPSالطلب (الحد الأدنى للكمية):
50قسط:
T/Tمنشأ المنتج:
Chinaميناء الشحن:
Shanghaiوصف المنتج
مانع تسرب مكبس أحادي الفعل HPS هو حل إحكام عالي الأداء من البولي يوريثان مصمم للأسطوانات الهيدروليكية التي تعمل تحت ظروف ضغط متوسط إلى منخفض. يتميز هذا مانع تسرب مكبس هيدروليكيأحادي الفعل بتصميم على شكل كوب U، ويوفر أداءً ممتازًا في الإحكام الساكن والديناميكي مع الحفاظ على احتباس موثوق للضغط.
يُصنع HPS من مادة البولي يوريثان عالية الجودة، ويوفر مقاومة ممتازة للتآكل والصدمات وقدرة عالية على مقاومة البثق. تصميم الشفة المرن أقل حساسية لاستقامة تجويف الأسطوانة وعدم استدارته، مما يجعله خيارًا مثاليًا للتطبيقات ذات متطلبات دقة تشغيل منخفضة. بالنسبة للأسطوانات ثنائية الفعل، يمكن تركيب مانعين للتسرب بشكل متقابل أو استخدامهما مع أنظمة إحكام مكابس أخرى.
البيانات الفنية
| المعامل | القيمة |
| درجة حرارة التشغيل | -30°C إلى +100°C |
| ضغط العمل | ≤ 35 MPa |
| السرعة السطحية | ≤ 0.5 m/s |
| المادة | PU |
| نوع التصميم | مانع تسرب مكبس أحادي الفعل |
| نظام الوحدات | متري |
مزايا المنتج
جدول معلمات المنتج
| التسمية | قطر القضيب | قطر أخدود بيت التركيب | عرض أخدود بيت التركيب | عنصر الإحكام الأساسي |
| [مم] | [مم] | [مم] | ||
| HPS 32X24X6.3 P2001 | 24 | 32 | 6.3 | PU |
| HPS 40X32X6.3 P2001 | 32 | 40 | 6.3 | PU |
| HPS 40X30X7 P2001 | 30 | 40 | 7 | PU |
| HPS 45X35X7 P2001 | 35 | 45 | 7 | PU |
| HPS 50X40X7 P2001 | 40 | 50 | 7 | PU |
| HPS 50X42X6.3 P2001 | 42 | 50 | 6.3 | PU |
| HPS 55X45X7 P2001 | 45 | 55 | 7 | PU |
| HPS 56X45X8 P2001 | 45 | 56 | 8 | PU |
| HPS 60X50X7 P2001 | 50 | 60 | 7 | PU |
| HPS 63X53X7 P2001 | 53 | 63 | 7 | PU |
| HPS 63X53X8 P2001 | 53 | 63 | 8 | PU |
| HPS 65X55X8 P2001 | 55 | 65 | 8 | PU |
| HPS 70X60X7 P2001 | 60 | 70 | 7 | PU |
| HPS 75X65X7 P2001 | 65 | 75 | 7 | PU |
| HPS 80X70X7 P2001 | 70 | 80 | 7 | PU |
| HPS 80X65X12.5 P2001 | 65 | 80 | 12.5 | PU |
| HPS 90X75X10 P2001 | 75 | 90 | 10 | PU |
| HPS 90X75X12.5 P2001 | 75 | 90 | 12.5 | PU |
| HPS 95X80X10 P2001 | 80 | 95 | 10 | PU |
| HPS 100X85X10 P2001 | 85 | 100 | 10 | PU |
| HPS 100X85X12.5 P2001 | 85 | 100 | 12.5 | PU |
| HPS 110X95X10 P2001 | 95 | 110 | 10 | PU |
| HPS 115X100X10 P2001 | 100 | 115 | 10 | PU |
| HPS 120X105X12.5 P2001 | 105 | 120 | 12.5 | PU |
| HPS 125X105X16 P2001 | 105 | 125 | 16 | PU |
| HPS 130X115X10 P2001 | 115 | 130 | 10 | PU |
| HPS 140X125X10 P2001 | 125 | 140 | 10 | PU |
| HPS 150X135X10 P2001 | 135 | 150 | 10 | PU |
| HPS 160X145X10 P2001 | 145 | 160 | 10 | PU |
| HPS 160X140X16 P2001 | 140 | 160 | 16 | PU |
| HPS 170X150X13 P2001 | 150 | 170 | 13 | PU |
| HPS 180X150X20 P2001 | 150 | 180 | 20 | PU |
| HPS 190X175X10 P2001 | 175 | 190 | 10 | PU |
| HPS 200X175X20 P2001 | 175 | 200 | 20 | PU |
| HPS 210X190X13 P2001 | 190 | 210 | 13 | PU |
| HPS 220X200X16.5 P2001 | 200 | 220 | 16.5 | PU |
| HPS 230X210X16 P2001 | 210 | 230 | 16 | PU |
| HPS 240X220X13 P2001 | 220 | 240 | 13 | PU |
| HPS 250X230X16.5 P2001 | 230 | 250 | 16.5 | PU |
| HPS 280X255X20 P2001 | 255 | 280 | 20 | PU |
| HPS 320X290X22 P2001 | 290 | 320 | 22 | PU |
| HPS 360X330X23 P2001 | 330 | 360 | 23 | PU |

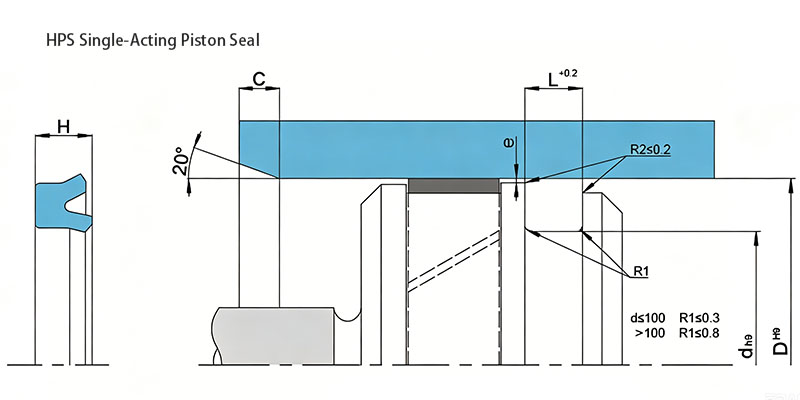

ختم مكبس HPS
 |
|
| رمز المادة | P2001 |
| السرعة | حتى 0.5 م/ث (1.6 قدم/ث) |
| نطاق درجة الحرارة | من -30 درجة مئوية إلى +100 درجة مئوية (–22 إلى +212 درجة فهرنهايت) |
| معايير الأبعاد | تتناسب بعض المقاسات مع مبيتات الأختام وفقًا للمعيار ISO 6195-B:2013. |
| قائمة المقاسات | → متري |
| معلومات إضافية | → ختم مكبس أحادي الفعل |
| يجب ألا تُطبَّق القيم القصوى لمعلمات التطبيق (مثل السرعة ودرجة الحرارة) بشكل مستمر أو في الوقت نفسه. | |
