مانع تسرب مكبس HPB مزدوج الفعل يعتمد هيكلًا مركبًا من PU+NBR، وهو مانع تسرب مكبس ثنائي الاتجاه مقاوم للتآكل للأسطوانات الهيدروليكية ذات الضغط المتوسط والعالي. يناسب الآلات الزراعية وآلات البناء، مع توفر أحجام ومواد مخصصة.
رقم الصنف:
HPBالطلب (الحد الأدنى للكمية):
50قسط:
T/Tمنشأ المنتج:
Chinaميناء الشحن:
Shanghaiوصف المنتج

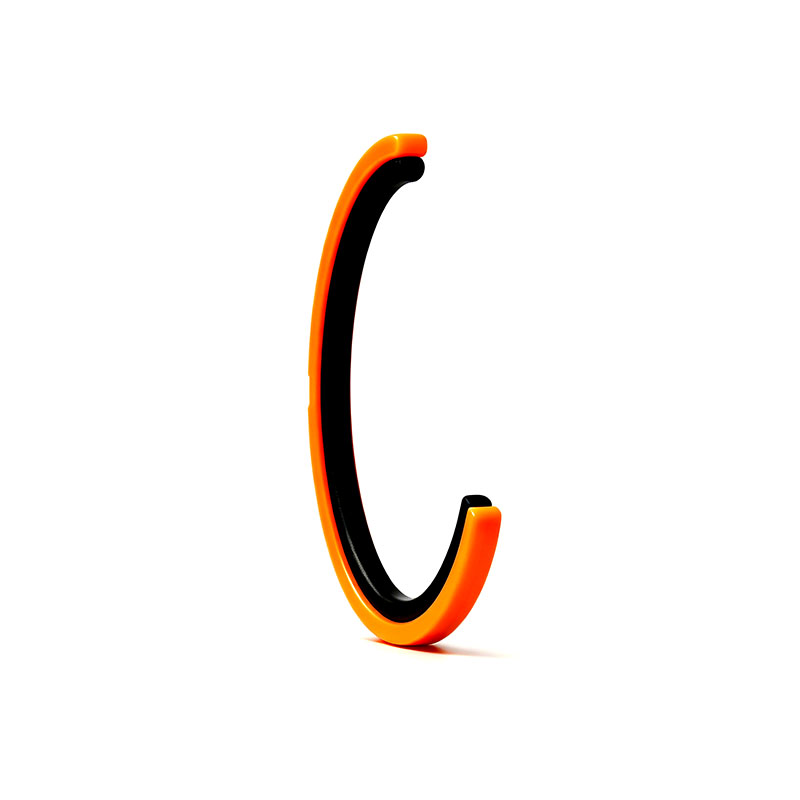

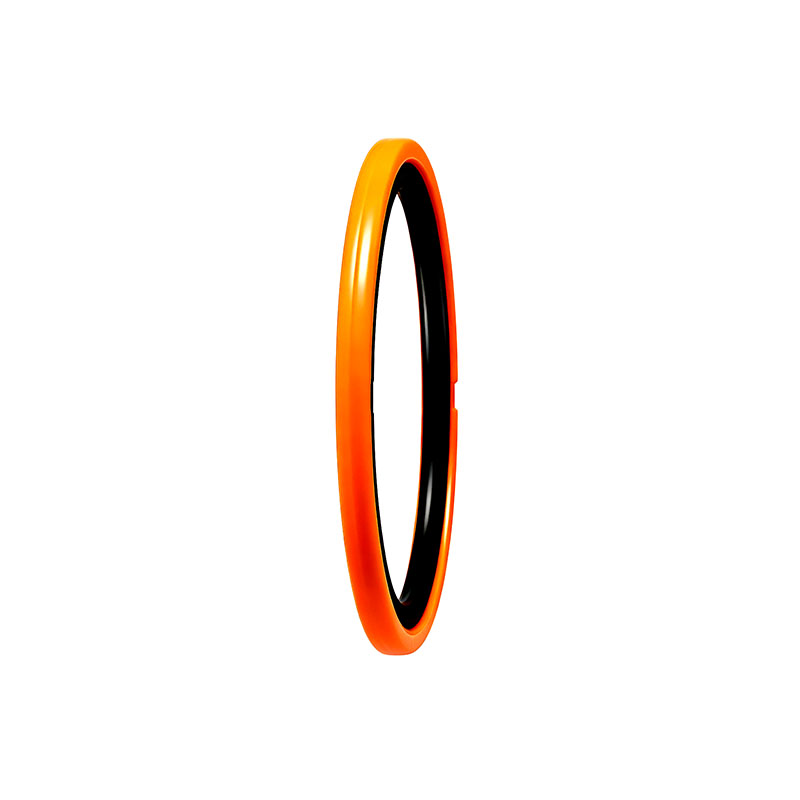

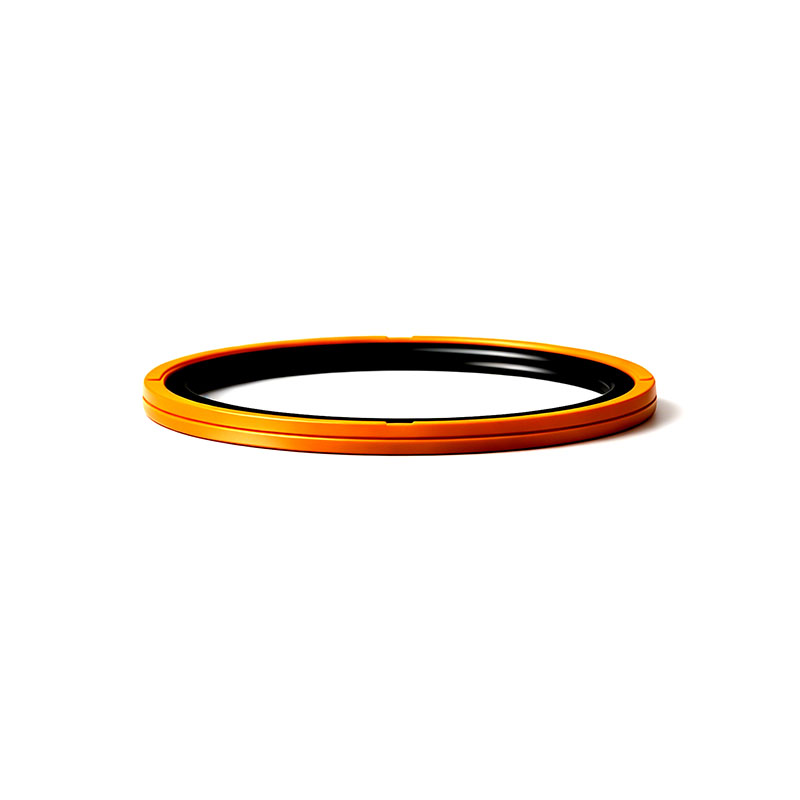

ختم المكبس HPB هو ختم مركب مزدوج الفعليتكون من حلقة انزلاق من البولي يوريثان وحلقة O تعمل كعنصر تحميل مسبق. وهو مناسب للتطبيقات التي تستخدم الزيت الهيدروليكي في الأسطوانات الهيدروليكية.
يوفر ختم المكبس هذا إحكامًا ديناميكيًا وثابتًا ممتازًاأداءً متميزًا في الإحكام. يمكن اختيار حلقة الانزلاق وحلقة O بمرونة من مواد مختلفة بناءً على وسط السائل المحدد ودرجة حرارة التشغيل، مما يلبي ظروف التشغيل المتنوعة.
يضمن تصميمه الحلقي الفريد توزيعًا منتظمًا للضغط الشعاعي، مما يمنع بشكل فعال تحرك الختم وبروزه، ويحافظ على إحكام موثوق حتى في ظروف الصدمات ذات الضغط العالي.
البيانات الفنية
| المعلمة | القيمة |
| درجة حرارة التشغيل | -30°C إلى +120°C |
| ضغط العمل | ≤ 25 ميجا باسكال |
| السرعة السطحية | ≤ 0.5 م/ث |
| المادة | PU + NBR |
| نوع التصميم | ختم مكبس مزدوج الفعل |
| نظام الوحدات | متري |
المزايا
توفر حلقات الانزلاق المصنوعة من البولي يوريثان مقاومة استثنائية للتآكل، مما يطيل بشكل كبير عمر خدمة الختم.
يحافظ على أداء إحكام ممتاز في كل من الظروف الديناميكية والثابتة، ويتكيف مع نطاق واسع من ظروف التشغيل.
يتميز تصميم الجمع بين حلقة O بحجم محوري صغير، مما يجعله مناسبًا للأسطوانات الهيدروليكية الصغيرة والمدمجة.
اضغط عليه ببساطة من القطر الخارجي؛ لا حاجة إلى أدوات خاصة. ضع مادة تشحيم قبل التركيب لإكمال العملية.

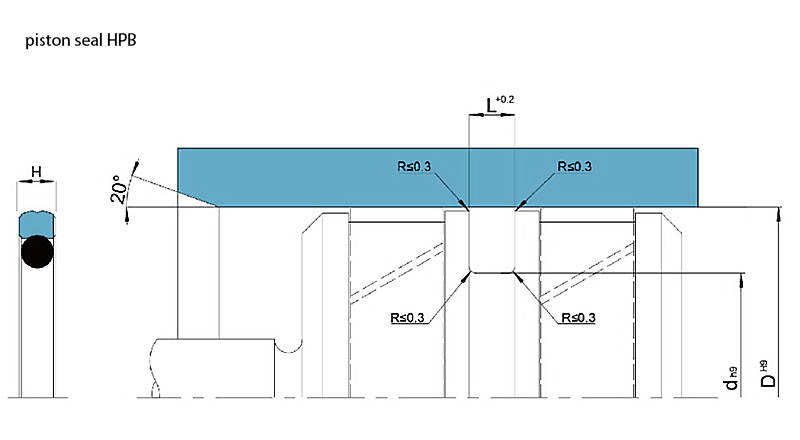

جدول معلمات المنتج
| التسمية | قطر القضيب | قطر أخدود المبيت | عرض أخدود المبيت | عنصر الإحكام الأساسي |
| [مم] | [مم] | [مم] | ||
| HPB 40X29X4.2 M6112 | 29 | 40 | 4.2 | PU + NBR |
| HPB 45X34X4.2 M6112 | 34 | 45 | 4.2 | PU + NBR |
| HPB 50X39X4.2 M6112 | 39 | 50 | 4.2 | PU + NBR |
| HPB 55X44X4.2 M6112 | 44 | 55 | 4.2 | PU + NBR |
| HPB 60X49X4.2 M6112 | 49 | 60 | 4.2 | PU + NBR |
| HPB 63X52X4.2 M6112 | 52 | 63 | 4.2 | PU + NBR |
| HPB 65X54X4.2 M6112 | 54 | 65 | 4.2 | PU + NBR |
| HPB 70X59X4.2 M6112 | 59 | 70 | 4.2 | PU + NBR |
| HPB 75X64X4.2 M6112 | 64 | 75 | 4.2 | PU + NBR |
| HPB 75X59.5X6.3 M6112 | 59.5 | 75 | 6.3 | PU + NBR |
| HPB 80X64.5X6.3 M6112 | 64.5 | 80 | 6.3 | PU + NBR |
| HPB 90X74.5X6.3 M6112 | 74.5 | 90 | 6.3 | PU + NBR |
| HPB 95X79.5X6.3 M6112 | 79.5 | 95 | 6.3 | PU + NBR |
| HPB 100X84.5X6.3 M6112 | 84.5 | 100 | 6.3 | PU + NBR |
| HPB 105X89.5X6.3 M6112 | 89.5 | 105 | 6.3 | PU + NBR |
| HPB 110X94.5X6.3 M6112 | 94.5 | 110 | 6.3 | PU + NBR |
| HPB 115X99.5X6.3 M6112 | 99.5 | 115 | 6.3 | PU + NBR |
| HPB 120X104.5X6.3 M6112 | 104.5 | 120 | 6.3 | PU + NBR |
| HPB 125X109.5X6.3 M6112 | 109.5 | 125 | 6.3 | PU + NBR |
| HPB 130X114.5X6.3 M6112 | 114.5 | 130 | 6.3 | PU + NBR |
| HPB 135X114X8.1 M6112 | 114 | 135 | 8.1 | PU + NBR |
| HPB 140X119X8.1 M6112 | 119 | 140 | 8.1 | PU + NBR |
| HPB 145X124X8.1 M6112 | 124 | 145 | 8.1 | PU + NBR |
| HPB 160X139X8.1 M6112 | 139 | 160 | 8.1 | PU + NBR |
| HPB 165X144X8.1 M6112 | 144 | 165 | 8.1 | PU + NBR |
| HPB 180X159X8.1 M6112 | 159 | 180 | 8.1 | PU + NBR |
| HPB 185X164X8.1 M6112 | 164 | 185 | 8.1 | PU + NBR |
| HPB 200X179X8.1 M6112 | 179 | 200 | 8.1 | PU + NBR |
| HPB 210X189X8.1 M6112 | 189 | 210 | 8.1 | PU + NBR |
مانع تسرب مكبس HPB
 |
|
| رموز المواد | M6112 |
| الضغط | ضغط مرتفع |
| السرعة | حتى 0.5 م/ث (1.6 قدم/ث) |
| نطاق درجة الحرارة |  |
 |
نطاق درجات الحرارة المنخفضة جدًا: قد يتعرض لها بشكل متقطع (مثل بدء التشغيل البارد) دون تلف مانع التسرب، ولكن قد يتأثر أداء مانع التسرب أثناء وجوده ضمن هذا النطاق |
 |
درجات الحرارة الأقل من نطاق التشغيل الموصى به: يعتمد أداء مانع التسرب على تصميم النظام (يوصى بترتيب توجيه دقيق) |
 |
نطاق درجة حرارة التشغيل الموصى به لهذا المظهر الجانبي والمادة |
 |
|
 |
نطاق درجات الحرارة المرتفعة جدًا: التعرض القصير الأجل فقط وبشكل عرضي (مثل الأسطوانة في فرن معالجة لعملية طلاء بالمسحوق) |
| معايير الأبعاد | مصمم ليلائم أبعاد المبيت القياسية وفقًا للمعيار ISO 5597:2010. |
| قائمة المقاسات | → متري |
| لا ينبغي تطبيق القيم القصوى لمعلمات التطبيق (مثل الضغط والسرعة ودرجة الحرارة والفجوة الإلكترونية) بشكل مستمر أو في الوقت نفسه. | |
