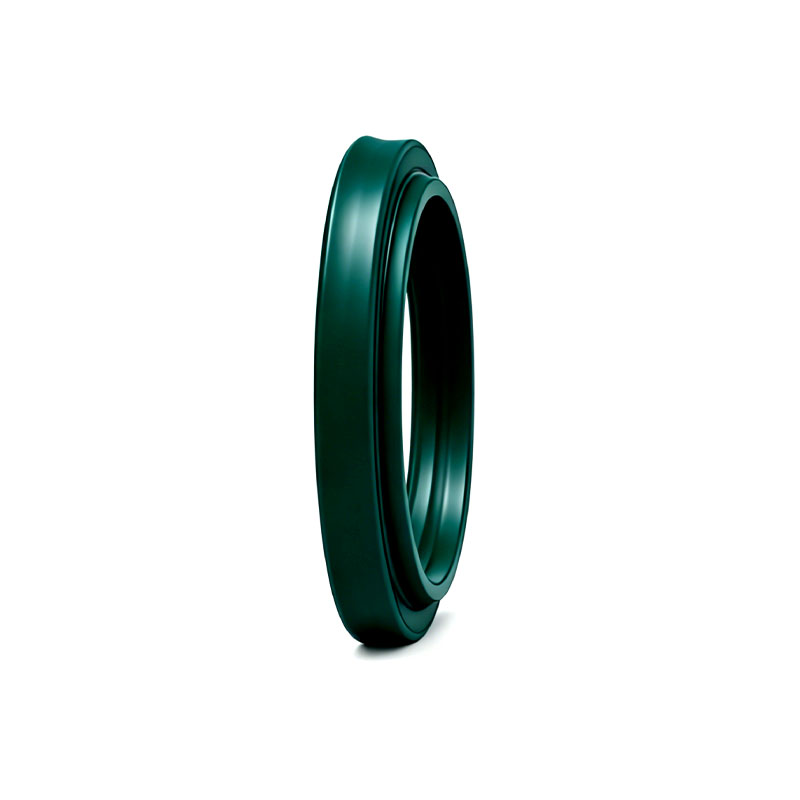

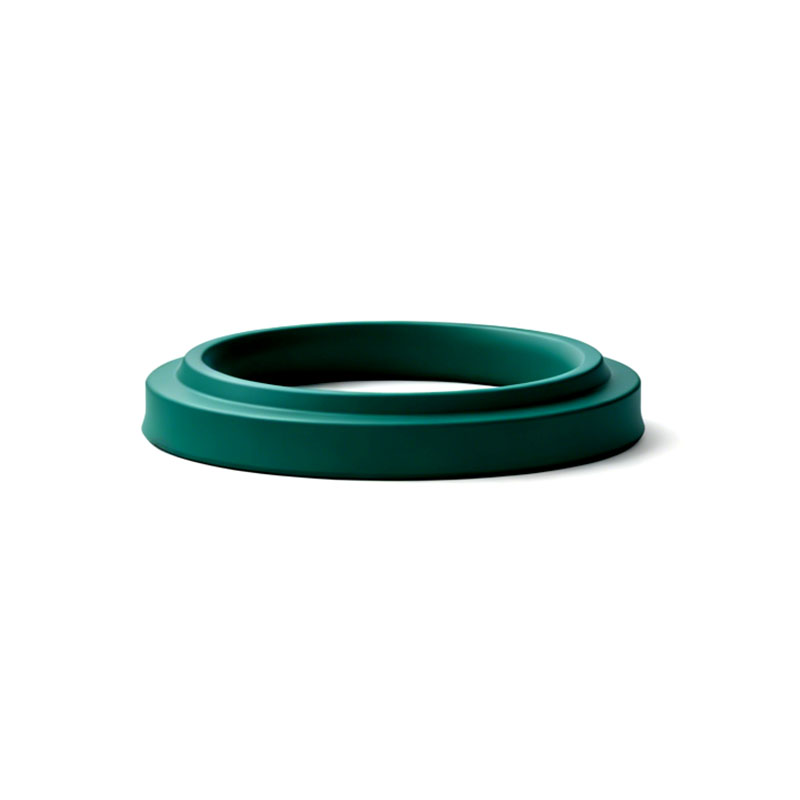

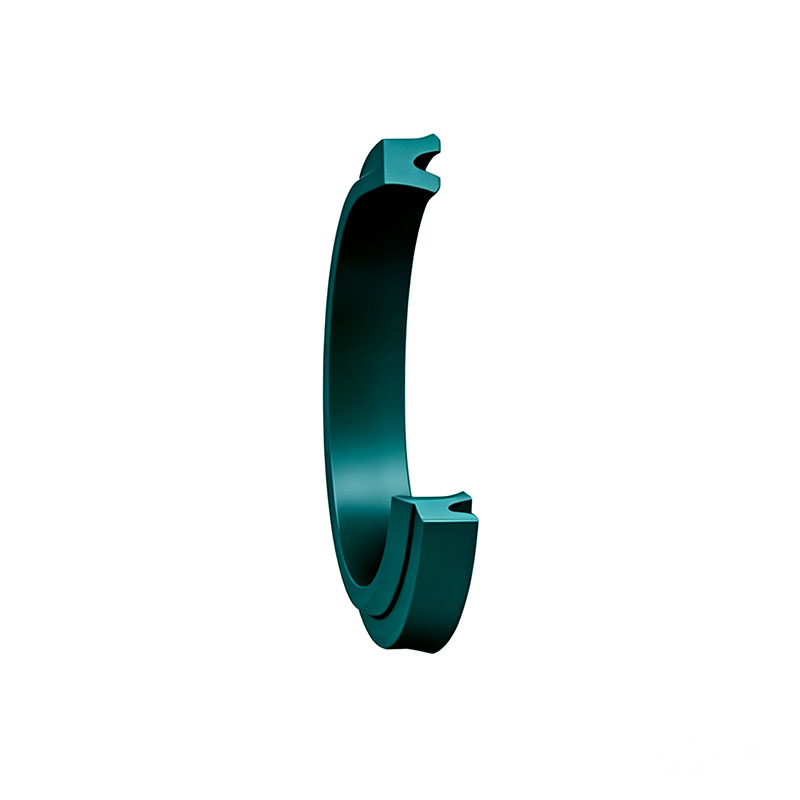

أختام الماسحة ذات الشفة المزدوجة HWY هي أختام ماسحة مصنوعة من البولي يوريثان عالي الجودة PU وتتميز بتصميم ذي شفتين. توفر حماية فعّالة ضد الغبار والأوساخ والرطوبة في تطبيقات الأسطوانات الهيدروليكية.
رقم الصنف:
HWYالطلب (الحد الأدنى للكمية):
50قسط:
T/Tمنشأ المنتج:
Chinaميناء الشحن:
Shanghaiوصف المنتج
مانع مسح الشفة المزدوجة HWY هو حل إحكام عالي الأداء مصمم لتوفير حماية موثوقة للقضيب في الأنظمة الهيدروليكية والهوائية التي تعمل في ظروف تلوث متوسط إلى منخفض. تم تصميمه بمظهر فريد ثنائي الشفة، هذا مانع مسح الشفة المزدوجة يزيل الملوثات الخارجية بفعالية مع الحفاظ على طبقة زيت التشحيم الأساسية على سطح قضيب المكبس.
على عكس موانع المسح التقليدية التي قد تسبب إزالة مفرطة للزيت، تعمل شفة الإحكام الموجودة على جانب الوسط في مانع HWY على تقليل تسرب طبقة الزيت المتبقية دون إتلاف طبقة التشحيم الملتصقة بالقضيب. يساعد هذا التصميم على منع فشل "كشط الزيت" الشائع، مما يضمن تشغيلًا أكثر سلاسة، وتآكلًا أقل، وعمر خدمة أطول للمكونات الهيدروليكية.
تم تصنيع هذا مانع مسح هيدروليكي من PU من مادة البولي يوريثان عالية الجودة، ويوفر مقاومة ممتازة للتآكل، ومتانة، وأداء إحكام في البيئات الصناعية الصعبة.
البيانات الفنية
| المعلمة | القيمة |
| درجة حرارة التشغيل | -30°C إلى +100°C |
| السرعة السطحية | ≤ 0.5 م/ث |
| المادة | البولي يوريثان (PU P2005) |
| نوع التصميم | مانع مسح الشفة المزدوجة |
| نظام الوحدات | متري |
المزايا
يوفر تصميم مانع مسح الشفة المزدوجة ثنائي الفعل وظائف مزدوجة من خلال الجمع بين استبعاد الملوثات وإدارة طبقة الزيت في عنصر إحكام واحد. تساعد هذه البنية المبتكرة على:

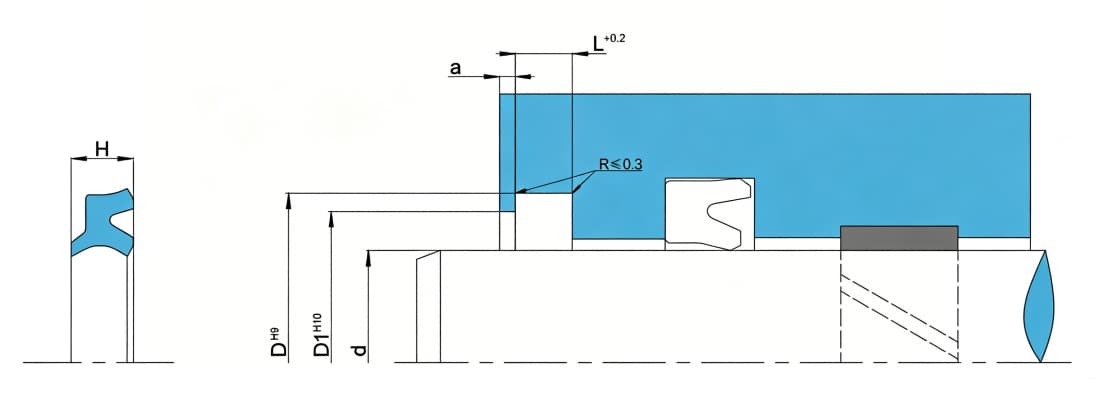

جدول معلمات المنتج
| التسمية | قطر القضيب | قطر أخدود المبيت | عرض أخدود المبيت | عنصر الإحكام الأساسي |
| [مم] | [مم] | [مم] | ||
| HWY8X13X10.5X3.5X4.1P2005 | 8 | 13 | 3.5 | بولي يوريثان (PU P2005) |
| طريق سريع10X16X12.5X4X4.8P2005 | 10 | 16 | 4 | بولي يوريثان (PU P2005) |
| طريق سريع12X18X14.5X4X4.8 P2005 | 12 | 18 | 4 | البولي يوريثان (PU P2005) |
| طريق سريع 14X20X16.5X4X4.8 P2005 | 14 | 20 | 4 | البولي يوريثان (PU P2005) |
| طريق سريع 16X22X18.5X4X4.8 P2005 | 16 | 22 | 4 | البولي يوريثان (PU P2005) |
| طريق سريع 18X24X20.5X4X4.8P2005 | 18 | 24 | 4 | البولي يوريثان (PU P2005) |
| طريق سريع20X26X22.5X4X4.8P2005 | 20 | 26 | 4 | البولي يوريثان (PU P2005) |
| طريق سريع22X28X24.5X4X4.8 P2005 | 22 | 28 | 4 | بولي يوريثان (PU P2005) |
| طريق سريع 25X31X27.5X4X4.8 P2005 | 25 | 31 | 4 | بولي يوريثان (PU P2005) |
| طريق سريع 28X36X31X5X5.8 P2005 | 28 | 36 | 5 | بولي يوريثان (PU P2005) |
| طريق سريع 30X38X33X5X5.8P2005 | 30 | 38 | 5 | بولي يوريثان (PU P2005) |
| طريق سريع32X40X35X5X5.8P2005 | 32 | 40 | 5 | بولي يوريثان (PU P2005) |
| طريق سريع35X43X38X5X5.8 P2005 | 35 | 43 | 5 | البولي يوريثان (PU P2005) |
| HWY 36X44X39X5X5.8 P2005 | 36 | 44 | 5 | البولي يوريثان (PU P2005) |
| HWY 37X45X40X5X5.8 P2005 | 37 | 45 | 5 | البولي يوريثان (PU P2005) |
| HWY 40×48×43×5×5.8P2005 | 40 | 48 | 5 | بولي يوريثان (PU P2005) |
| طريق سريع45×53×48×5×5.8P2005 | 45 | 53 | 5 | بولي يوريثان (PU P2005) |
| طريق سريع46×54×49×5×5.8 P2005 | 46 | 54 | 5 | البولي يوريثان (PU P2005) |
| الطريق السريع 50X58X53X5X5.8 P2005 | 50 | 58 | 5 | البولي يوريثان (PU P2005) |
| الطريق السريع 55X65X58X6X6.8 P2005 | 55 | 65 | 6 | البولي يوريثان (PU P2005) |
| الطريق السريع 56X66X59X6X6.8P2005 | 56 | 66 | 6 | بولي يوريثان (PU P2005) |
| طريق سريع60X70X63X6X6.8P2005 | 60 | 70 | 6 | البولي يوريثان (PU P2005) |
| طريق سريع63X73X66X6X6.8P2005 | 63 | 73 | 6 | بولي يوريثان (PU P2005) |
| طريق سريع65X75X68X6X6.8P2005 | 65 | 75 | 6 | بولي يوريثان (PU P2005) |
| طريق سريع70X80X73X6X6.8P2005 | 70 | 80 | 6 | بولي يوريثان (PU P2005) |
| طريق سريع75X85X78X6X6.8 P2005 | 75 | 85 | 6 | البولي يوريثان (PU P2005) |
| طريق سريع 80X90X83X6X6.8 P2005 | 80 | 90 | 6 | البولي يوريثان (PU P2005) |
| طريق سريع 85X95X88X6X6.8 P2005 | 85 | 95 | 6 | البولي يوريثان (PU P2005) |
| HWY 90X100X93X6X6.8 P2005 | 90 | 100 | 6 | البولي يوريثان (PU P2005) |
| HWY 100X110X103X6X6.8 P2005 | 100 | 110 | 6 | البولي يوريثان (PU P2005) |
| الطريق السريع 110X125X114X8.5X9.5 P2005 | 110 | 125 | 8.5 | البولي يوريثان (PU P2005) |
| الطريق السريع 125X140X129X8.5X9.5 P2005 | 125 | 140 | 8.5 | البولي يوريثان (PU P2005) |
| الطريق السريع 140X155X144X8.5X9.5 P2005 | 140 | 155 | 8.5 | بولي يوريثان (PU P2005) |
| طريق سريع 150X165X154X8.5X9.5 P2005 | 150 | 165 | 8.5 | بولي يوريثان (PU P2005) |
| طريق سريع 160X175X164X8.5X9.5 P2005 | 160 | 175 | 8.5 | بولي يوريثان (PU P2005) |
أختام ماسحات HWY
 |
|
| رمز المادة | P2005 |
| السرعة | حتى 0.5 م/ث (1.6 قدم/ث) |
| نطاق درجة الحرارة | من –30 إلى +100 °م (–22 إلى +212 °ف) |
| معايير الأبعاد | تتوافق بعض المقاسات مع مبيتات الأختام وفقًا للمعيار ISO 6195-B:2013. |
| قائمة المقاسات | → متري |
| معلومات إضافية | → أختام ماسحات مزدوجة الفعل |
| يجب عدم تطبيق القيم القصوى لمعاملات التطبيق (مثل السرعة ودرجة الحرارة) بشكل مستمر أو في الوقت نفسه. | |
