يجمع مانع تسرب المكبس المطاطي HPK بين حلقة إحكام من النايلون المعدل ومُنشِّط مرن للحصول على مقاومة ممتازة للتآكل، واحتكاك منخفض، وأداء إحكام عالي الضغط. مثالي للمعدات الهيدروليكية الثقيلة التي تعمل في ظروف تشغيل صعبة.
رقم الصنف:
HPKالطلب (الحد الأدنى للكمية):
50قسط:
T/Tمنشأ المنتج:
Chinaميناء الشحن:
Shanghaiوصف المنتج

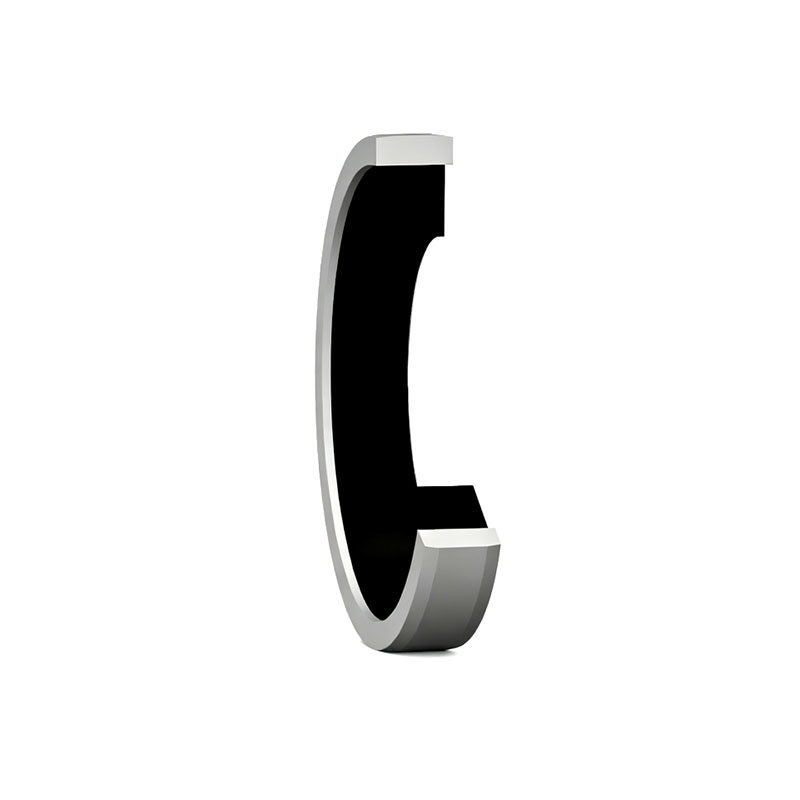

ختم المكبس المطاطي HPK هو حل إحكام مركب قوي مصمم لتطبيقات الأنظمة الهيدروليكية الثقيلة. يتكون من حلقة إحكام من النايلون المعدل المنقسمة ومُنشّط مطاطي، مما يجمع بين أداء إحكام ممتاز ومقاومة فائقة للتآكل والبثق.
بصفته ختم مكبس مزدوج الفعل موثوقًا به من نوع HPK، يوفر الختم تشغيلًا مستقرًا تحت ظروف الضغط العالي ويظل غير حساس لارتفاعات الضغط المفاجئة. يضمن الاحتكاك المنخفض عند بدء الحركة وأثناء التشغيل حركة سلسة للأسطوانة دون ظاهرة الانزلاق المتقطع، حتى عند السرعات المنخفضة. كما يسمح تصميم الحلقة المنقسمة بالتركيب السهل دون أدوات خاصة، مما يجعله خيارًا مثاليًا للأنظمة الهيدروليكية الصعبة التي تتطلب المتانة والموثوقية.
البيانات الفنية
| المعامل | القيمة |
| درجة حرارة التشغيل | -30°C إلى +110°C |
| ضغط التشغيل | ≤ 50 ميجا باسكال |
| السرعة السطحية | ≤ 1 م/ث |
| المادة | NBR+نايلون |
| نوع التصميم | ختم مكبس NBR |
| نظام الوحدات | متري |
التطبيقات
يُستخدم ختم المكبس HPK على نطاق واسع في المعدات الهيدروليكية الثقيلة، والمكابس الهيدروليكية، وآلات البناء، ومعدات التعدين، وغيرها من الأنظمة الهيدروليكية ذات الأحمال العالية. وهو مناسب بشكل خاص للتطبيقات التي تعمل تحت ضغط مرتفع للغاية، مع ضغوط تشغيل تصل إلى 80 ميجا باسكال وحتى أعلى في بعض الظروف.

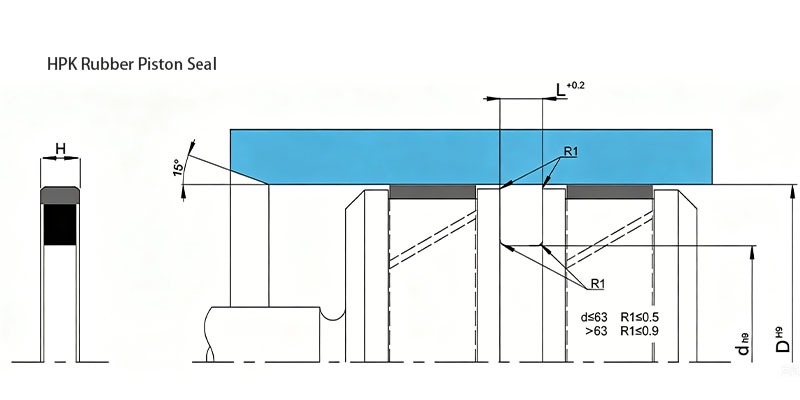

جدول معلمات المنتج
| الرمز | قطر القضيب | قطر أخدود المبيت | عرض أخدود المبيت | عنصر الإحكام الأساسي |
| [مم] | [مم] | [مم] | ||
| HPK 32X21X4.2 M4000 | 21 | 32 | 4.2 | NBR+نايلون |
| HPK 40X29X4.2 M4000 | 29 | 40 | 4.2 | NBR+نايلون |
| HPK 50X39X4.2 M4000 | 39 | 50 | 4.2 | NBR+نايلون |
| HPK 55X44X4.2 M4000 | 44 | 55 | 4.2 | NBR+نايلون |
| HPK 60X49X4.2 M4000 | 49 | 60 | 4.2 | NBR+نايلون |
| HPK 63X47.5X6.3 M4000 | 47.5 | 63 | 6.3 | NBR+نايلون |
| HPK 63X44.7X7 M4000 | 44.7 | 63 | 7 | NBR+نايلون |
| HPK 70X59X4.2 M4000 | 59 | 70 | 4.2 | NBR+نايلون |
| HPK 75X54X8.1 M4000 | 54 | 75 | 8.1 | NBR+نايلون |
| HPK 80X59X8.1 M4000 | 59 | 80 | 8.1 | NBR+نايلون |
| HPK 80X64.5X6.3 M4000 | 64.5 | 80 | 6.3 | NBR+نايلون |
| HPK 85X64X8.1 M4000 | 64 | 85 | 8.1 | NBR+نايلون |
| HPK 90X69X8.1 M4000 | 69 | 90 | 8.1 | NBR+نايلون |
| HPK 90X74.5X6.3 M4000 | 74.5 | 90 | 6.3 | NBR+نايلون |
| HPK 95X74X8.1 M4000 | 74 | 95 | 8.1 | NBR+نايلون |
| HPK 100X84.5X6.3 M4000 | 84.5 | 100 | 6.3 | NBR+نايلون |
| HPK 105X84X8.1 M4000 | 84 | 105 | 8.1 | NBR+نايلون |
| HPK 110X94.5X6.3 M4000 | 94.5 | 110 | 6.3 | NBR+نايلون |
| HPK 115X94X8.1 M4000 | 94 | 115 | 8.1 | NBR+نايلون |
| HPK 120X99X8.1 M4000 | 99 | 120 | 8.1 | NBR+نايلون |
| HPK 125X104X8.1 M4000 | 104 | 125 | 8.1 | NBR+نايلون |
| HPK 125X109.5X6.3 M4000 | 109.5 | 125 | 6.3 | NBR+نايلون |
| HPK 130X109X8.1 M4000 | 109 | 130 | 8.1 | NBR+نايلون |
| HPK 135X114X8.1 M4000 | 114 | 135 | 8.1 | NBR+نايلون |
| HPK 140X119X8.1 M4000 | 119 | 140 | 8.1 | NBR+نايلون |
| HPK 145X124X8.1 M4000 | 124 | 145 | 8.1 | NBR+نايلون |
| HPK 150X129X8.1 M4000 | 129 | 150 | 8.1 | NBR+نايلون |
| HPK 160X139X8.1 M4000 | 139 | 160 | 8.1 | NBR+نايلون |
| HPK 165X144X8.1 M4000 | 144 | 165 | 8.1 | NBR+نايلون |
| HPK 170X149X8.1 M4000 | 149 | 170 | 8.1 | NBR+نايلون |
| HPK 175X154X8.1 M4000 | 154 | 175 | 8.1 | NBR+نايلون |
| HPK 180X159X8.1 M4000 | 159 | 180 | 8.1 | NBR+نايلون |
| HPK 190X169X8.1 M4000 | 169 | 190 | 8.1 | NBR+نايلون |
| HPK 200X179X8.1 M4000 | 179 | 200 | 8.1 | NBR+نايلون |
| HPK 210X189X8.1 M4000 | 189 | 210 | 8.1 | NBR+نايلون |
| HPK 220X199X8.1 M4000 | 199 | 220 | 8.1 | NBR+نايلون |
| HPK 230X209X8.1 M4000 | 209 | 230 | 8.1 | NBR+نايلون |
| HPK 240X215X8.1 M4000 | 215 | 240 | 8.1 | NBR+نايلون |
| HPK 250X229X8.1 M4000 | 229 | 250 | 8.1 | NBR+نايلون |
| HPK 270X249X8.1 M4000 | 249 | 270 | 8.1 | NBR+نايلون |
| HPK 280X255.5X8.1 M4000 | 255.5 | 280 | 8.1 | NBR+نايلون |
| HPK 300X272X9.5 M4000 | 272 | 300 | 9.5 | NBR+نايلون |
| HPK 320X292X9.5 M4000 | 292 | 320 | 9.5 | NBR+نايلون |
مانع تسرب مكبس HPK
 |
|
| رموز المواد | M4000 |
| الضغط | ضغط مرتفع |
| السرعة | حتى 1 م/ث (3.2 قدم/ث) |
| نطاق درجة الحرارة |  |
 |
نطاق درجات الحرارة المنخفضة للغاية: يمكن التعرض له بشكل متقطع (مثل بدء التشغيل البارد) دون تلف مانع التسرب، ولكن قد يتأثر أداء مانع التسرب أثناء وجوده ضمن هذا النطاق |
 |
درجات الحرارة الأقل من نطاق التشغيل الموصى به: يعتمد أداء مانع التسرب على تصميم النظام (يوصى بترتيب توجيه دقيق) |
 |
نطاق درجة حرارة التشغيل الموصى به لهذا الشكل الجانبي والمادة |
 |
درجات الحرارة الأعلى من نطاق التشغيل الموصى به: مقبولة فقط مع خفض الضغط والسرعة والفجوة e-gap و/أو مع استخدام حلقة مانعة للبثق كاملة الوجه |
 |
نطاق درجات الحرارة المرتفعة للغاية: تعرض قصير الأمد وعرضي فقط (مثل أسطوانة في فرن معالجة لعملية طلاء مسحوق) |
| معايير الأبعاد | مصمم ليتوافق مع أبعاد المبيت القياسية وفقًا للمعيار ISO 5597:2010. |
| قائمة المقاسات | → متري |
| معلومات إضافية | → مانع تسرب مكبس مزدوج الفعل |
| يجب ألا تُطبّق القيم القصوى لمعلمات التطبيق (مثل الضغط والسرعة ودرجة الحرارة والفجوة e-gap) بشكل مستمر أو في الوقت نفسه. | |
