ختم مكبس HPIA مزدوج الفعل المصنوع من NBR يجمع بين عنصر إحكام NBR، وحلقات دعم من البوليستر، وحلقات توجيه من POM لتحقيق إحكام ديناميكي وثابت موثوق. مثالي للأسطوانات الهيدروليكية المدمجة التي تتطلب مقاومة تآكل ممتازة والاحتفاظ بالضغط.
رقم الصنف:
HPIAالطلب (الحد الأدنى للكمية):
50قسط:
T/Tمنشأ المنتج:
Chinaميناء الشحن:
Shanghaiوصف المنتج

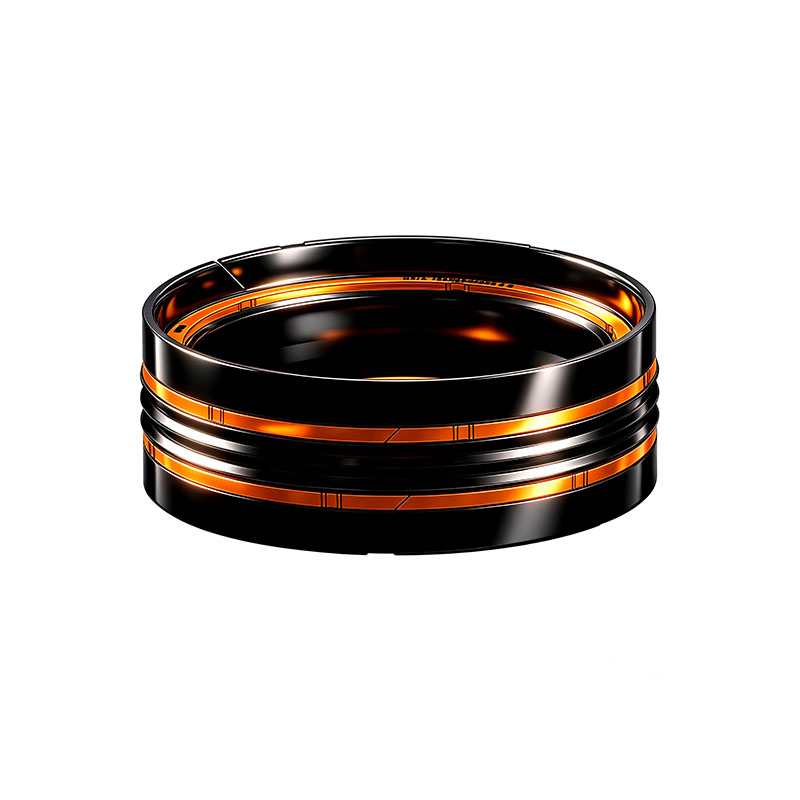

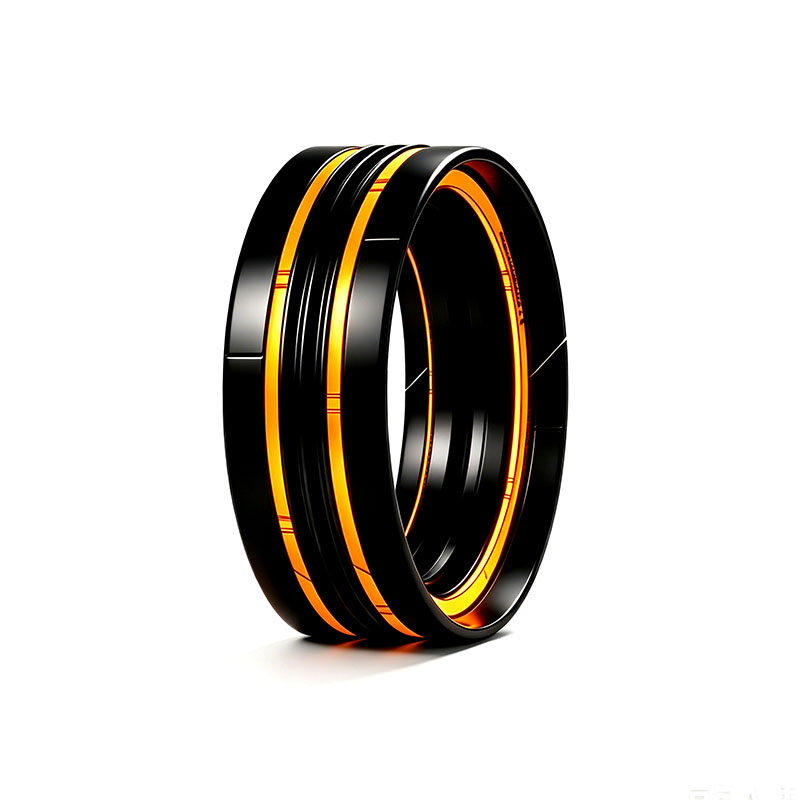

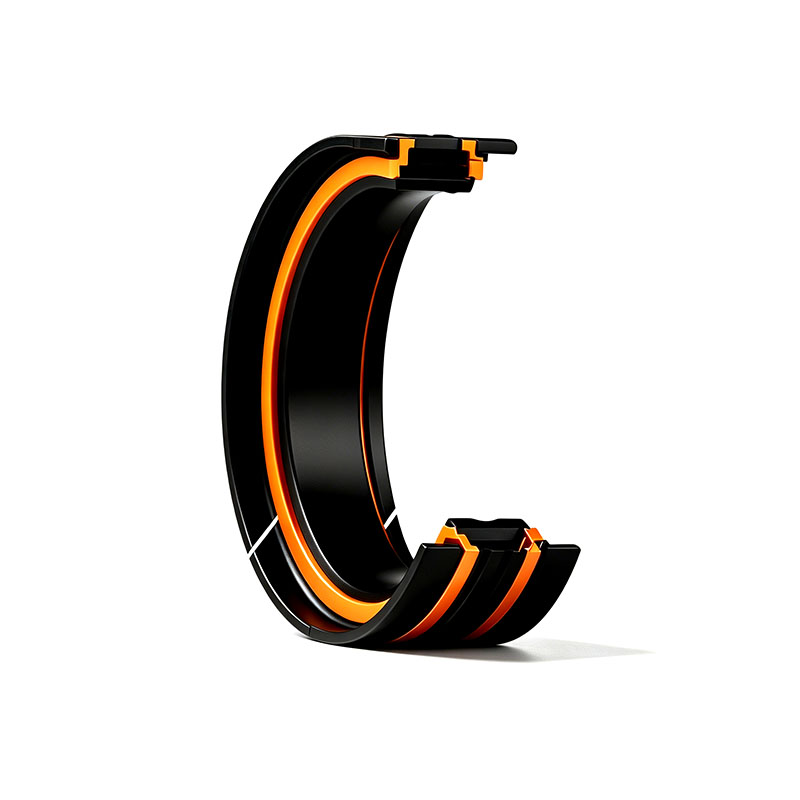

ختم مكبس هيدروليكي HPIA NBRهو حل إحكام مدمج مكوّن من خمس قطع، مصمم لتطبيقات الأسطوانات الهيدروليكية التي تتطلب أداء إحكام ديناميكي وثابت موثوقًا. يتكون الختم من عنصر إحكام NBR، وحلقتي دعم من الإلاستومر البوليستر عالي الصلابة، وحلقتي توجيه من POM، مما يجمع بين وظائف الإحكام والتوجيه ضمن مساحة تركيب مدمجة.
بصفته ختم مكبس NBR مزدوج الفعل، يوفر HPIA أداء إحكام موثوقًا في كلا الاتجاهين مع منع البثق تحت الضغط. يقلل تصميمه المحسن من تشوه الختم داخل الأخدود ويضمن تشغيلًا مستقرًا تحت ظروف الضغط المتغير. يناسب HPIA بشكل خاص الأنظمة الهيدروليكية ذات الضغط المتوسط والمنخفض مع حركة ترددية معتدلة ومتطلبات الحفاظ على الضغط الثابت.
البيانات الفنية
| المعامل | القيمة |
| درجة حرارة التشغيل | -30°C إلى +100°C |
| ضغط العمل | ≤ 30 ميجا باسكال |
| السرعة السطحية | ≤ 0.5 م/ث |
| المادة | NBR+PU+POM |
| نوع التصميم | ختم مكبس مزدوج الفعل |
| نظام الوحدات | متري |
الميزات والفوائد
جدول معلمات المنتج
| التسمية | قطر القضيب | قطر أخدود المبيت | عرض أخدود المبيت | عنصر الإحكام الأساسي |
| [مم] | [مم] | [مم] | ||
| HPIA 30X21X13.5X2.1 MJ001 | 21 | 30 | 13.5 | NBR+PU+POM |
| HPIA 32X22X15.5X2.6 MJ001 | 22 | 32 | 15.5 | NBR+PU+POM |
| HPIA 40X30X16.4X6.35 MJ001 | 30 | 40 | 16.4 | NBR+PU+POM |
| HPIA 50X34X18.4X6.35 MJ001 | 34 | 50 | 18.4 | NBR+PU+POM |
| HPIA 55X39X18.4X6.35 MJ001 | 39 | 55 | 18.4 | NBR+PU+POM |
| HPIA 60X44X18.4X6.35 MJ001 | 44 | 60 | 18.4 | NBR+PU+POM |
| HPIA 63X47X18.4X6.35 MJ001 | 47 | 63 | 18.4 | NBR+PU+POM |
| HPIA 70X50X22.4X6.35 MJ001 | 50 | 70 | 22.4 | NBR+PU+POM |
| HPIA 75X55X22.4X6.35 MJ001 | 55 | 75 | 22.4 | NBR+PU+POM |
| HPIA 80X60X22.4X6.35 MJ001 | 60 | 80 | 22.4 | NBR+PU+POM |
| HPIA 85X65X22.4X6.35 MJ001 | 65 | 85 | 22.4 | NBR+PU+POM |
| HPIA 90X70X22.4X6.35 MJ001 | 70 | 90 | 22.4 | NBR+PU+POM |
| HPIA 100X75X22.4X6.35 MJ001 | 75 | 100 | 22.4 | NBR+PU+POM |
| HPIA 105X80X22.4X6.35 MJ001 | 80 | 105 | 22.4 | NBR+PU+POM |
| HPIA 110X85X22.4X6.35 MJ001 | 85 | 110 | 22.4 | NBR+PU+POM |
| HPIA 115X90X22.4X6.35 MJ001 | 90 | 115 | 22.4 | NBR+PU+POM |
| HPIA 120X95X22.4X6.35 MJ001 | 95 | 120 | 22.4 | NBR+PU+POM |
| HPIA 125X100X25.4X9.5 MJ001 | 100 | 125 | 25.4 | NBR+PU+POM |
| HPIA 130X105X25.4X9.5 MJ001 | 105 | 130 | 25.4 | NBR+PU+POM |
| HPIA 140X115X25.4X6.35 MJ001 | 115 | 140 | 25.4 | NBR+PU+POM |
| HPIA 140X115X25.4X9.5 MJ001 | 115 | 140 | 25.4 | NBR+PU+POM |
| HPIA 145X120X25.4X9.5 MJ001 | 120 | 145 | 25.4 | NBR+PU+POM |
| HPIA 150X125X25.4X9.5 MJ001 | 125 | 150 | 25.4 | NBR+PU+POM |
| HPIA 160X135X25.4X9.5 MJ001 | 135 | 160 | 25.4 | NBR+PU+POM |
| HPIA 165X140X25.4X9.5 MJ001 | 140 | 165 | 25.4 | NBR+PU+POM |
| HPIA 170X145X25.4X12.7 MJ001 | 145 | 170 | 25.4 | NBR+PU+POM |
| HPIA 180X155X25.4X12.7 MJ001 | 155 | 180 | 25.4 | NBR+PU+POM |
| HPIA 190X165X25.4X12.7 MJ001 | 165 | 190 | 25.4 | NBR+PU+POM |
| HPIA 200X175X25.4X12.7 MJ001 | 175 | 200 | 25.4 | NBR+PU+POM |
| HPIA 210X185X25.4X12.7 MJ001 | 185 | 210 | 25.4 | NBR+PU+POM |
| HPIA 220X195X25.4X12.7 MJ001 | 195 | 220 | 25.4 | NBR+PU+POM |
| HPIA 230X205X25.4X12.7 MJ001 | 205 | 230 | 25.4 | NBR+PU+POM |
| HPIA 240X215X25.4X12.7 MJ001 | 215 | 240 | 25.4 | NBR+PU+POM |
| HPIA 250X225X25.4X12.7 MJ001 | 225 | 250 | 25.4 | NBR+PU+POM |

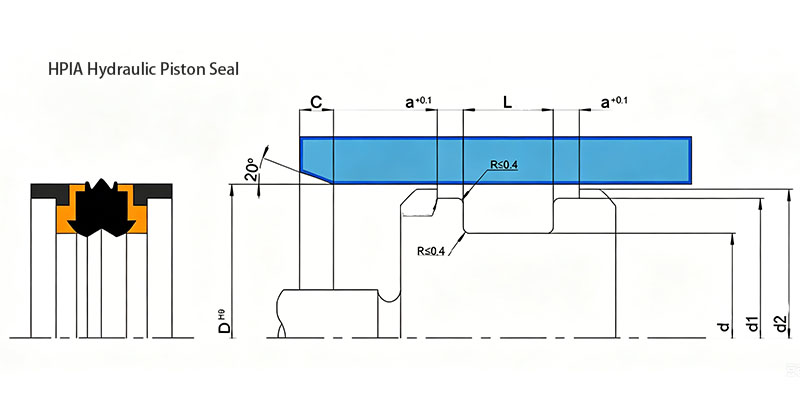

مانع تسرب مكبس HPIA
 |
|
| رمز المادة | MJ001 |
| السرعة | حتى 0.5 م/ث (1.6 قدم/ث) |
| نطاق درجة الحرارة | من -30°C إلى +100°C (–22 إلى +212 °F) |
| معايير الأبعاد | تناسب بعض المقاسات مساكن موانع التسرب وفقًا للمعيار ISO 6195-B:2013. |
| قائمة المقاسات | → متري |
| معلومات إضافية | → مانع تسرب مكبس مزدوج الفعل |
| يجب ألا تُطبَّق القيم القصوى لمعلمات التطبيق (مثل السرعة ودرجة الحرارة) بشكل مستمر أو في الوقت نفسه. | |
