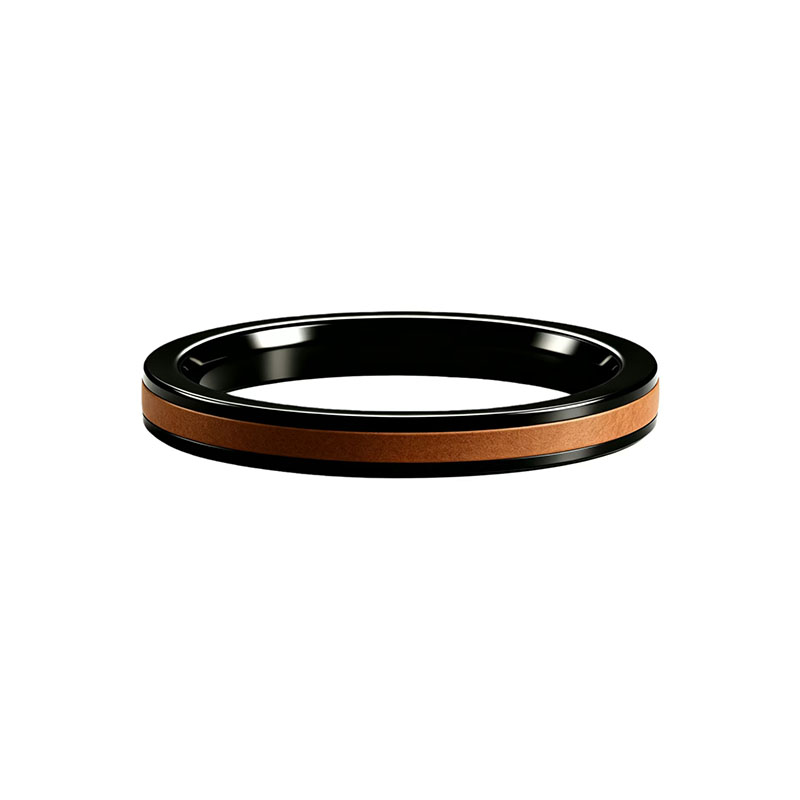

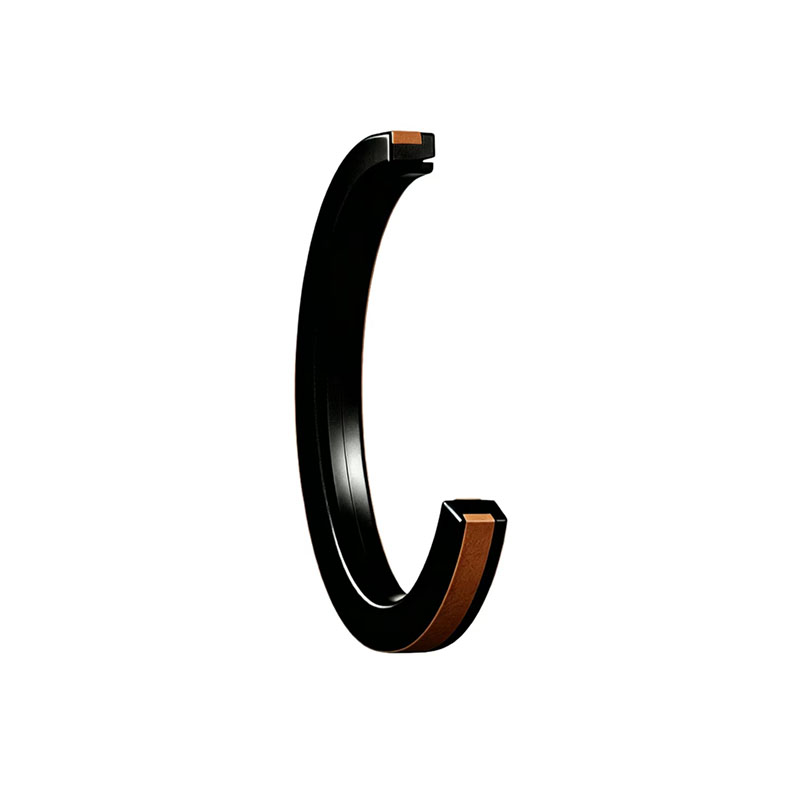

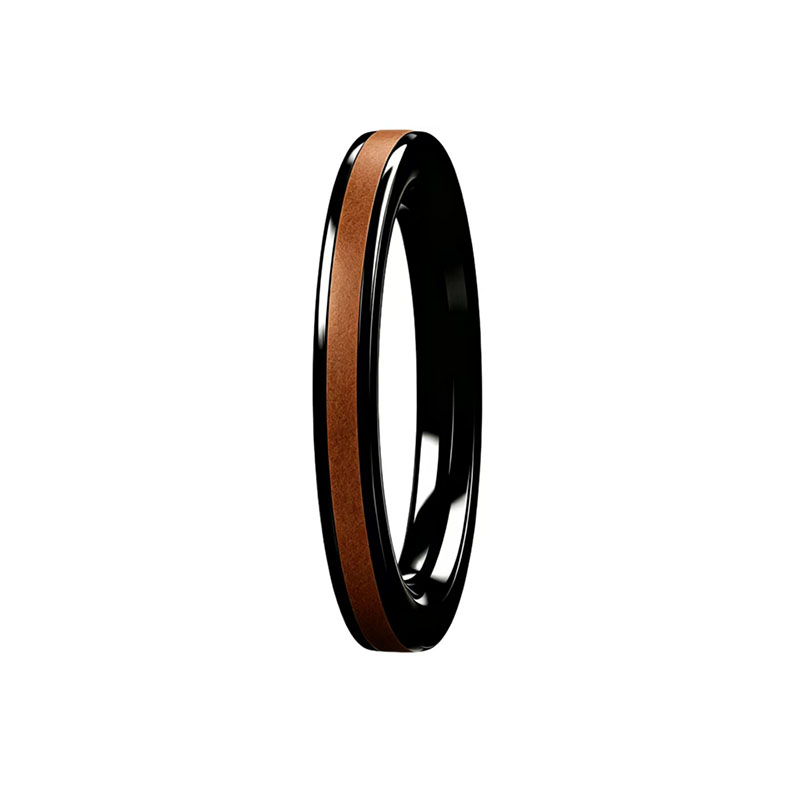

يتميز مانع تسرب المكبس PTFE ثنائي الفعل من HPGA بحلقة إحكام من PTFE، ومُنشّط NBR، وحلقات دعم من النايلون لتوفير احتكاك منخفض، وأداء مقاوم للبثق، وإحكام موثوق في الأسطوانات الهيدروليكية للخدمة الشاقة. مثالي لمانعات تسرب مكبس الأسطوانات الهيدروليكية ثنائية الفعل.
رقم الصنف:
HPGAالطلب (الحد الأدنى للكمية):
50قسط:
T/Tمنشأ المنتج:
Chinaميناء الشحن:
Shanghaiوصف المنتج
ختم مكبس PTFE مزدوج الفعل HPGA هو حل إحكام عالي الأداء مصمم للأسطوانات الهيدروليكية. يتكون الختم من حلقة إحكام PTFE، ومنشّط NBR، وحلقتين من النايلون المعدل المضادتين للبثق، مما يوفر أداء إحكام ممتازًا في ظل ظروف التشغيل الصعبة.
هذا ختم مكبس مركب مزدوج الفعل من PTFE يجمع بين خصائص الاحتكاك المنخفض لـ PTFE ومرونة NBR، مما يضمن إحكامًا موثوقًا في كلا الاتجاهين. يساعد الاحتكاك الساكن والديناميكي المنخفض للغاية على التخلص من تأثيرات الالتصاق والانزلاق ويتيح تشغيلًا سلسًا، خاصة في تطبيقات السرعة المنخفضة. توفر حلقات مقاومة البثق المعززة مقاومة ممتازة لبثق الضغط العالي وارتفاعات الضغط المفاجئة، مما يجعل HPGA مثاليًا لأنظمة الهيدروليك ذات الأحمال الثقيلة.
يُستخدم على نطاق واسع كختم مكبس هيدروليكي من PTFE في آلات البناء والمعدات الصناعية وتطبيقات الهيدروليك المتنقلة، حيث يوفر HPGA عمر خدمة طويلًا وكفاءة عالية وأداءً موثوقًا في البيئات الصعبة.
البيانات الفنية
| المعامل | القيمة |
| درجة حرارة التشغيل | -35°C إلى +110°C(M5000) -20°C إلى +130°C(M500H) |
| ضغط التشغيل | ≤ 50 MPa |
| السرعة السطحية | ≤ 1.5 m/s |
| المادة | PU+NBR/HNBR+نايلون |
| نوع التصميم | ختم مكبس مركب |
| نظام الوحدات | متري |
مزايا المنتج

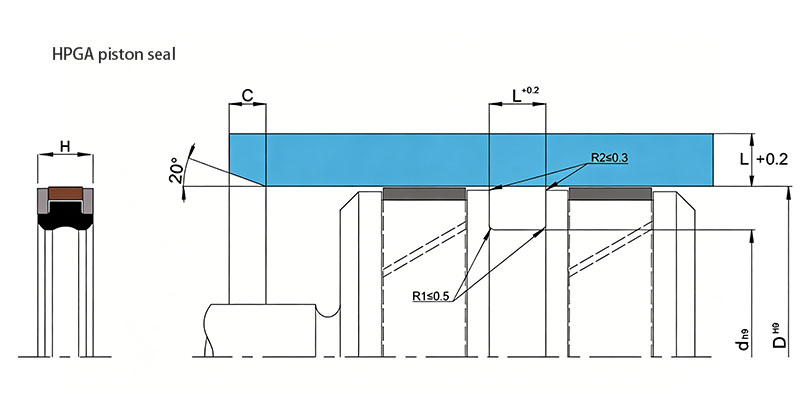

جدول معلمات المنتج
| التسمية | قطر القضيب | قطر أخدود الغلاف | عرض أخدود الغلاف | عنصر الإحكام الأساسي |
| [مم] | [مم] | [مم] | ||
| HPGA 50X36X9 M500H | 36 | 50 | 9 | PU+HNBR+Nylon |
| HPGA 60X46X9 M500H | 46 | 60 | 9 | PU+HNBR+Nylon |
| HPGA 65X50X11 M500H | 50 | 65 | 11 | PU+HNBR+Nylon |
| HPGA 70X55X11 M500H | 55 | 70 | 11 | PU+HNBR+Nylon |
| HPGA 75X60X11 M500H | 60 | 75 | 11 | PU+HNBR+Nylon |
| HPGA 80X65X11 M500H | 65 | 80 | 11 | PU+HNBR+Nylon |
| HPGA 85X70X11 M500H | 70 | 85 | 11 | PU+HNBR+Nylon |
| HPGA 90X75X11 M500H | 75 | 90 | 11 | PU+HNBR+نايلون |
| HPGA 95X80X11 M500H | 80 | 95 | 11 | PU+HNBR+نايلون |
| HPGA 100X85X12.5 M500H | 85 | 100 | 12.5 | PU+HNBR+نايلون |
| HPGA 105X90X12.5 M500H | 90 | 105 | 12.5 | PU+HNBR+نايلون |
| HPGA 110X95X12.5 M500H | 95 | 110 | 12.5 | PU+HNBR+نايلون |
| HPGA 115X100X12.5 M500H | 100 | 115 | 12.5 | PU+HNBR+نايلون |
| HPGA 120X105X12.5 M500H | 105 | 120 | 12.5 | PU+HNBR+نايلون |
| HPGA 125X102X16 M500H | 102 | 125 | 16 | PU+HNBR+نايلون |
| HPGA 130X107X16 M500H | 107 | 130 | 16 | PU+HNBR+نايلون |
| HPGA 135X112X16 M500H | 112 | 135 | 16 | PU+HNBR+نايلون |
| HPGA 140X117X16 M500H | 117 | 140 | 16 | PU+HNBR+نايلون |
| HPGA 145X122X16 M500H | 122 | 145 | 16 | PU+HNBR+نايلون |
| HPGA 150X127X16 M500H | 127 | 150 | 16 | PU+HNBR+نايلون |
| HPGA 160X137X16 M500H | 137 | 160 | 16 | PU+HNBR+نايلون |
| HPGA 170X147X16 M500H | 147 | 170 | 16 | PU+HNBR+نايلون |
| HPGA 180X157X16 M500H | 157 | 180 | 16 | PU+HNBR+نايلون |
| HPGA 185X162X16 M500H | 162 | 185 | 16 | PU+HNBR+نايلون |
| HPGA 190X167X16 M500H | 167 | 190 | 16 | PU+HNBR+نايلون |
| HPGA 200X177X16 M500H | 177 | 200 | 16 | PU+HNBR+نايلون |
| HPGA 210X187X16 M500H | 187 | 210 | 16 | PU+HNBR+نايلون |
| HPGA 220X197X16 M500H | 197 | 220 | 16 | PU+HNBR+نايلون |
| HPGA 225X202X16 M500H | 202 | 225 | 16 | PU+HNBR+نايلون |
| HPGA 230X207X16 M500H | 207 | 230 | 16 | PU+HNBR+نايلون |
| HPGA 240X217X16 M500H | 217 | 240 | 16 | PU+HNBR+نايلون |
| HPGA 250X222X17.5 M500H | 222 | 250 | 17.5 | PU+HNBR+نايلون |
| HPGA 260X232X17.5 M500H | 232 | 260 | 17.5 | PU+HNBR+نايلون |
| HPGA 270X242X17.5 M500H | 242 | 270 | 17.5 | PU+HNBR+نايلون |
| HPGA 280X252X17.5 M500H | 252 | 280 | 17.5 | PU+HNBR+نايلون |
| HPGA 300X272X17.5 M500H | 272 | 300 | 17.5 | PU+HNBR+نايلون |
| HPGA 320X292X17.5 M500H | 292 | 320 | 17.5 | PU+HNBR+نايلون |
HPGA مانع تسرب المكبس
 |
|
| رمز المادة | M5000/M500H |
| السرعة | حتى 1.5 م/ث (4.8 قدم/ث) |
| نطاق درجة الحرارة | من -35 درجة مئوية إلى +110 درجة مئوية (من -31 إلى +230 درجة فهرنهايت) من -20 درجة مئوية إلى +130 درجة مئوية (من -4 إلى +266 درجة فهرنهايت) |
| معايير الأبعاد | تتوافق بعض المقاسات مع بيوت مانعات التسرب وفقًا للمعيار ISO 6195-B:2013. |
| قائمة المقاسات | → متري |
| معلومات إضافية | → مانع تسرب مكبس مزدوج الفعل |
| لا ينبغي تطبيق القيم القصوى لمعلمات التطبيق (مثل السرعة ودرجة الحرارة) بشكل مستمر أو في الوقت نفسه. | |
